Моменты затяжки : Тормозная система
B3FB010HP0Моменты затяжки : Тормозная система
ПЕРЕЙТИ на сайт клуба C3 Picasso >>> .
1. Главный цилиндр - Усилитель

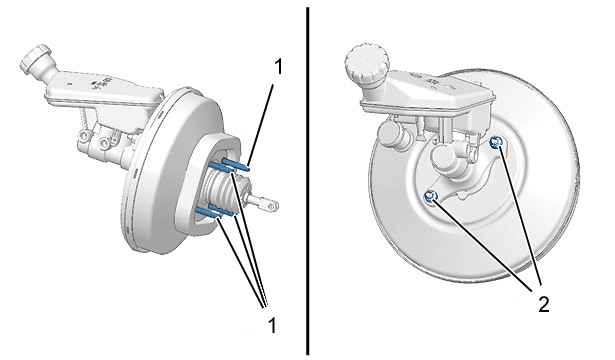

Рисунок : b3fm0htdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Вакуумный усилитель тормозной системы   2 н.м
(2)   Главный цилиндр   2 н.м
2. Передние тормоза

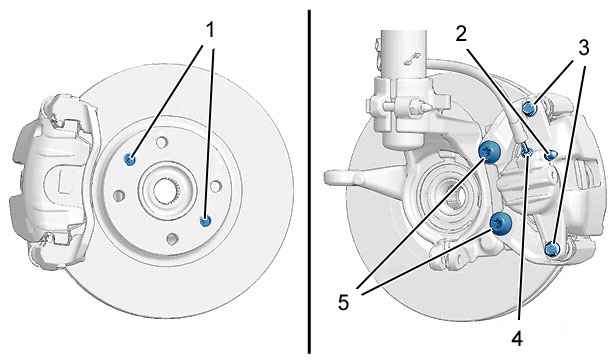

Рисунок : b3fb012dВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Передний тормозной диск   1 н.м
(2)   Болт для прокачки   1,2 н.м
(3)   Суппорт переднего тормозного механизма   3 н.м
(4)   Гайки тормозных трубок   1,5 н.м
(5)   Опора суппорта переднего тормозного механизма   10,5 н.м

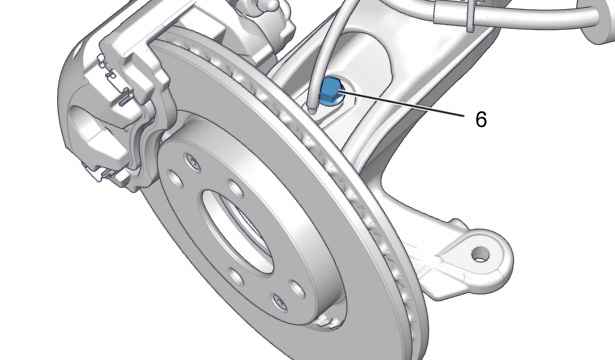

Рисунок : b3fb014dВывести на весь экран
Метка   Назначение   Моменты затяжки
(6)   Датчика переднего колеса   0,8 н.м
3. Задние тормоза

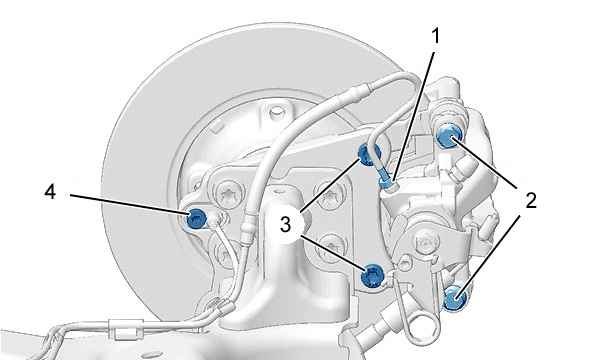

Рисунок : b3fb00pdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Гайки тормозных трубок   1,5 н.м
(2)   Суппорт заднего тормозного механизма   3 н.м
(3)   Опора суппорта заднего тормозного механизма   5,3 н.м
(4)   Датчик заднего колеса   0,8 н.м
4. Стояночный тормоз

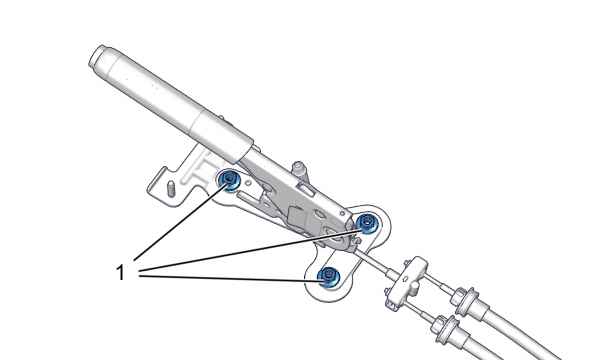

Рисунок : b3fb00qdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Рычаг стояночного тормоза   2 н.м
5. Гидравлический блок ABS

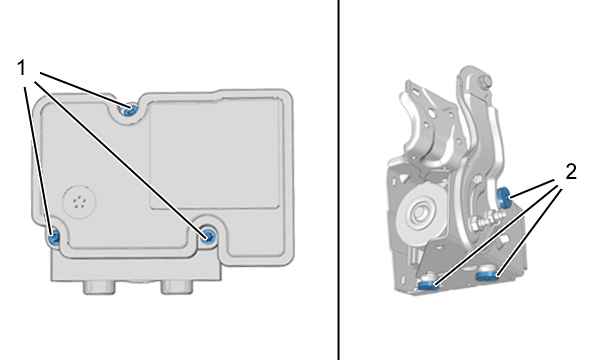

Рисунок : b3fb00rdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Болт - Компьютер ABS   0,24 н.м
(2)   Болт - Гидравлический блок   0,6 н.м
6. Гидравлический блок системы ABS/ESP

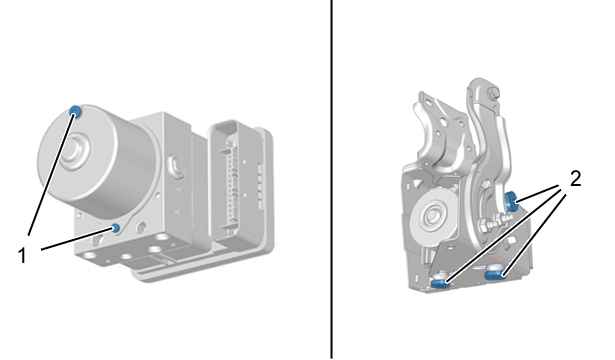

Рисунок : b3fb00sdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Болт - Компьютера системы ABS/ESP   0,55 н.м
(2)   Болт - Гидравлический блок   0,6 н.м
7. Трубки

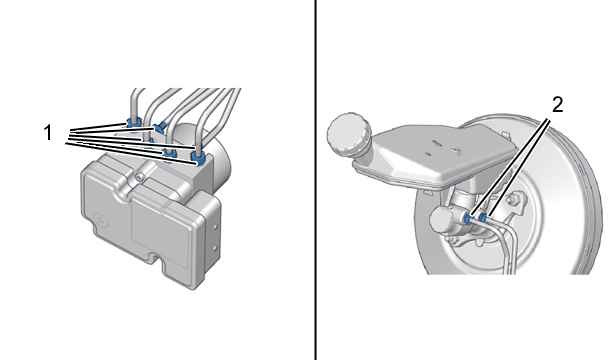

Рисунок : b3fb00xdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Штуцер гидравлической системы / Гидравлический блок   1,5 н.м
(2)   Штуцер гидравлической системы / Главный цилиндр   1,5 н.м
8. Гироскоп - Датчик ускорения

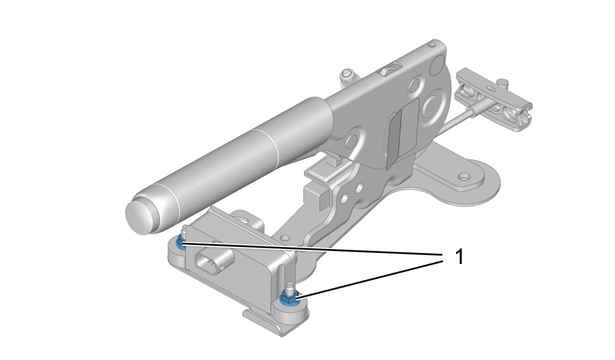

Рисунок : b3fb00ydВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Гайки   0,8 н.м
9. Вакуумный насос
9.1. Двигатель DV

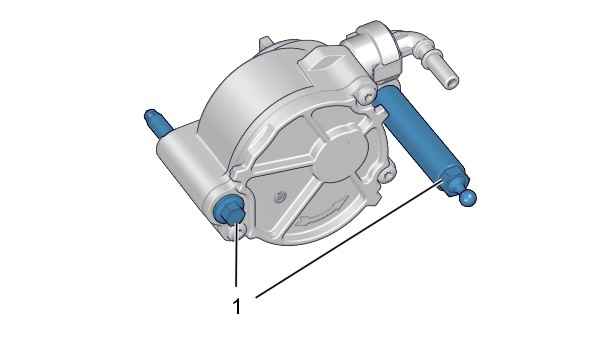

Рисунок : b3fb00zdВывести на весь экран
Метка   Назначение   Способ затяжки   Момент затяжки
(1)   Крепления вакуумного насоса на головке цилиндров   Вверните болты от руки   -
1-я предварительная затяжка   0,3 н.м
2-я предварительная затяжка   0,5 н.м
Затяжка   1,8 н.м
Угловое отворачивание   5 °
9.2. Двигатель EP

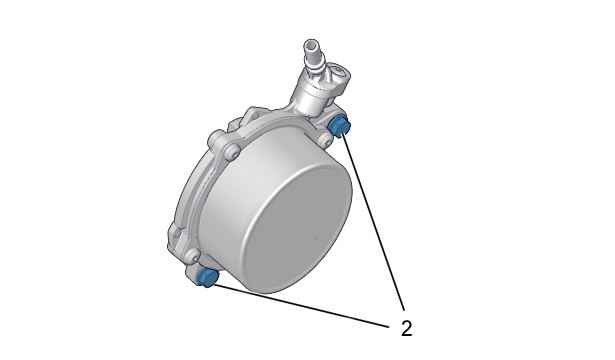

Рисунок : b3fb010dВывести на весь экран
Метка   Назначение   Момент затяжки
(2)   Крепления вакуумного насоса на головке цилиндров   0,9 н.м
10. Педальный блок

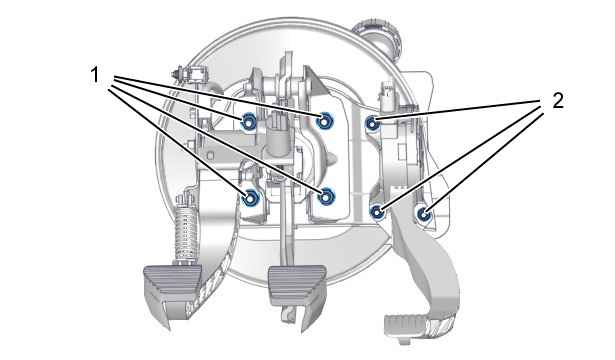

Рисунок : b3fb017dВывести на весь экран
Метка   Назначение   Момент затяжки :
(1)   Вакуумный усилитель тормозной системы   2,0 н.м
(2)   Крепление педали акселератора   0,8 н.м
