Снятие - Установка на место : Многофункциональный дисплей
C5FG0124P0Снятие - Установка на место : Многофункциональный дисплей
ПЕРЕЙТИ на сайт клуба C3 Picasso >>> .
1. Инструмент

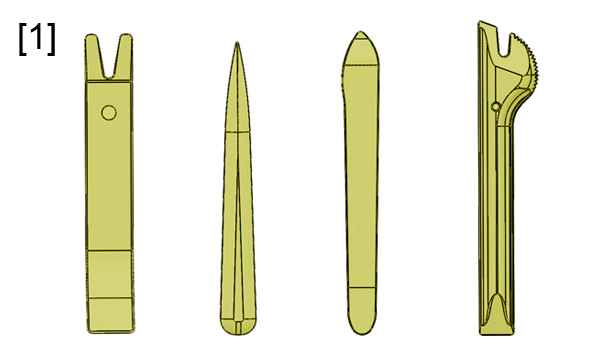

Рисунок : e5ap30wdВывести на весь экран
[1] Инструмент для разборки (-).1350.
2. Снятие
Отсоедините аккумуляторную батарею .
2.1. Многофункциональный дисплей

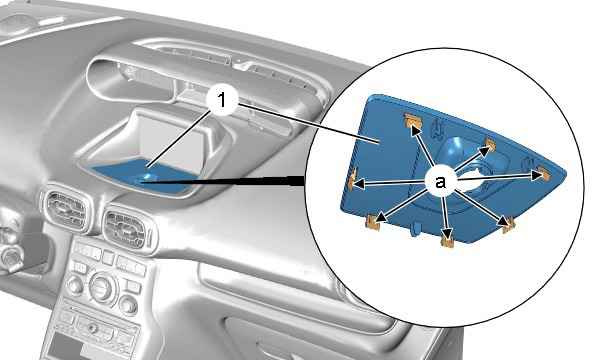

Рисунок : c5fg028dВывести на весь экран
Освободить из фиксаторов декоративный элемент (1) (В "a") ; С помощью приспособления [1].
Снять декоративную крышку (1).
Рисунок : c5fg029dВывести на весь экран
Снимите болты (3).
Освободить ; Снимите гарнитуру (2) ; С помощью приспособления [1].

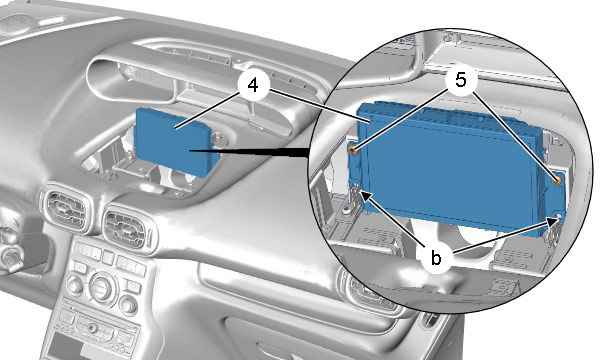

Рисунок : c5fg02adВывести на весь экран
Снимите болты (5).
Освободить ; Отодвинуть многофункциональный дисплей (4) (В "b").
Отсоедините разъемы многофункционального дисплея (4).
Снять многофункциональный дисплей (4).
2.2. Multifunction screen support

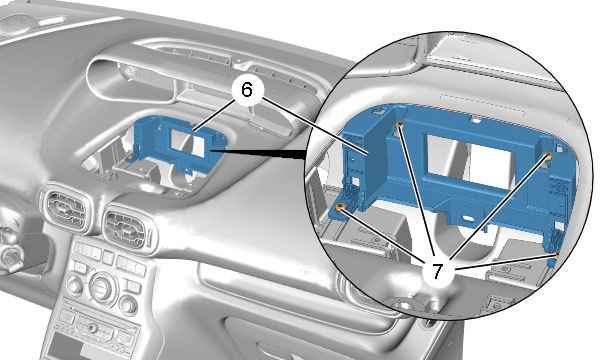

Рисунок : c5fg02bdВывести на весь экран
Снимите болты (7).
Освободить ; Снимите : Кронштейн многофункционального дисплея (6).
3. Установка на место
ПРИМЕЧАНИЕ : Проверьте работу многофункционального дисплея (2) : Before refitting the trim (2) and the trim (1).
Снова подсоедините аккумуляторную батарею.
Установка производится в порядке, обратном снятию.
ПРИМЕЧАНИЕ : If replacing the multifunction screen (4), initialise it using the diagnostic tool if necessary.
Проверьте функционирование электрооборудования.
