Моменты затяжки : Тормозная система
B3FB010HP0Моменты затяжки : Тормозная система
ПЕРЕЙТИ на сайт клуба C3 Picasso >>> .
1. Главный цилиндр - Усилитель

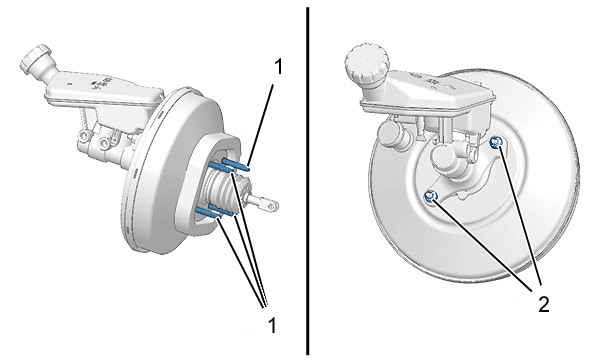

Рисунок : b3fm0htdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Вакуумный усилитель тормозной системы   2 дН.м
(2)   Главный цилиндр   2 дН.м
2. Передние тормоза

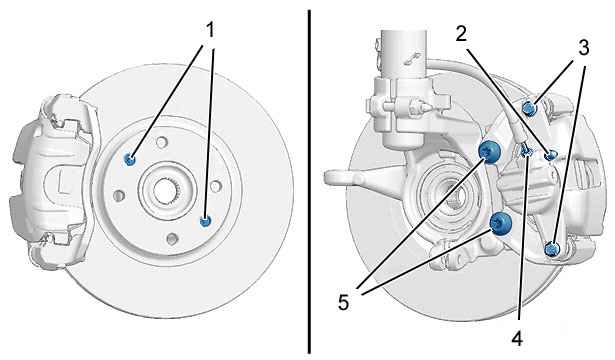

Рисунок : b3fb012dВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Передний тормозной диск   1 дН.м
(2)   Болт для прокачки   1,2 дН.м
(3)   Суппорт переднего тормоза   3 дН.м
(4)   Гайки тормозных трубок   1,5 дН.м
(5)   Опора суппорта переднего тормозного механизма   10,5 дН.м

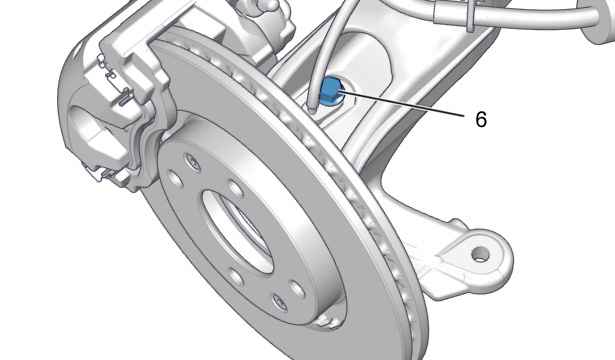

Рисунок : b3fb014dВывести на весь экран
Метка   Назначение   Моменты затяжки
(6)   Датчик переднего колеса   0,8 дН.м
3. Задние тормоза

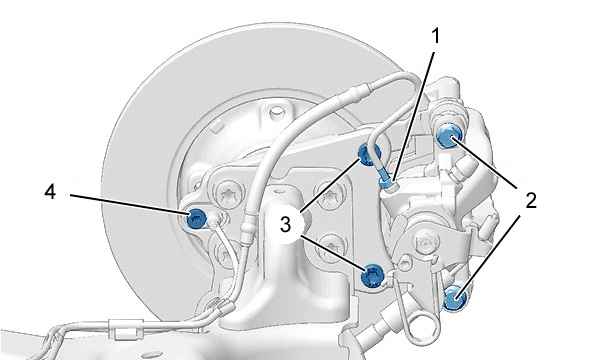

Рисунок : b3fb00pdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Гайки тормозных трубок   1,5 дН.м
(2)   Суппорт заднего тормоза   3 дН.м
(3)   Опора суппорта заднего тормозного механизма   5,3 дН.м
(4)   Датчик заднего колеса   0,8 дН.м
4. Стояночный тормоз

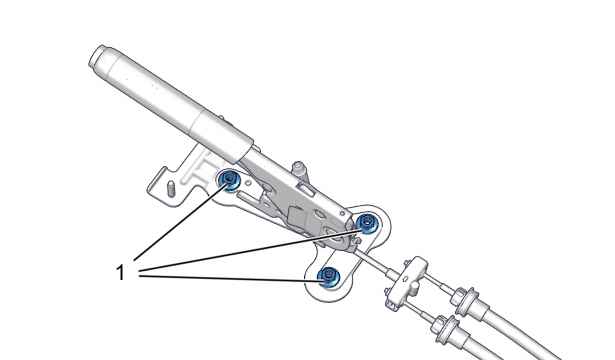

Рисунок : b3fb00qdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Рычаг стояночного тормоза   2 дН.м
5. Гидравлический блок ABS

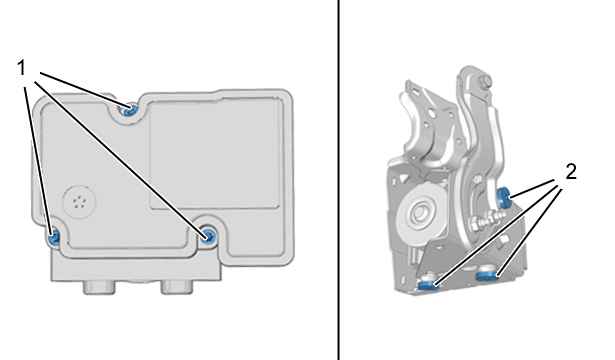

Рисунок : b3fb00rdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Болт - Компьютер ABS   0,24 дН.м
(2)   Болт - Гидравлический блок   0,6 дН.м
6. Гидравлический блок системы ABS/ESP

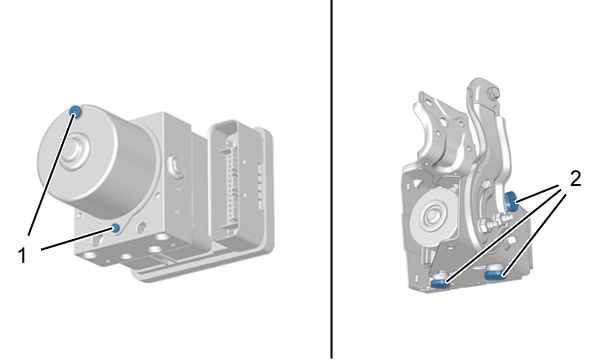

Рисунок : b3fb00sdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Болт - Компьютера системы ABS/ESP   0,55 дН.м
(2)   Болт - Гидравлический блок   0,6 дН.м
7. Трубки

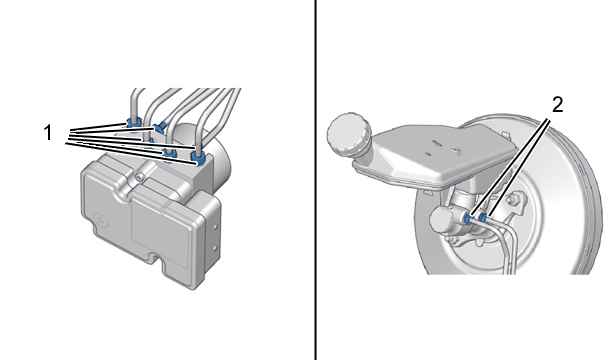

Рисунок : b3fb00xdВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Штуцер гидравлической системы / Гидравлический блок   1,5 дН.м
(2)   Штуцер гидравлической системы / Главный цилиндр   1,5 дН.м
8. Гироскоп - Датчик ускорения
Рисунок : b3fb00ydВывести на весь экран
Метка   Назначение   Моменты затяжки
(1)   Гайки   0,8 дН.м
9. Вакуумный насос
9.1. Дизельные двигатели (DV6ATED4 - DV6TED4)

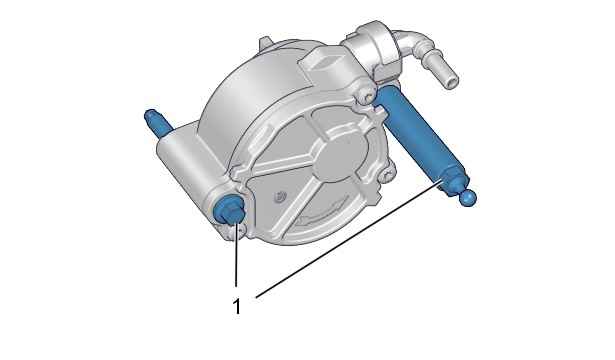

Рисунок : b3fb00zdВывести на весь экран
Метка   Назначение   Метод затяжки   Момент затяжки
(1)   Крепления вакуумного насоса на головке цилиндров   Вверните болты от руки   -
1-я предварительная затяжка   0,3 дН.м
2-я предварительная затяжка   0,5 дН.м
Затяжка   1,8 дН.м
Угловое отворачивание   5 °
9.2. Дизельные двигатели (DV6C - DV6D)

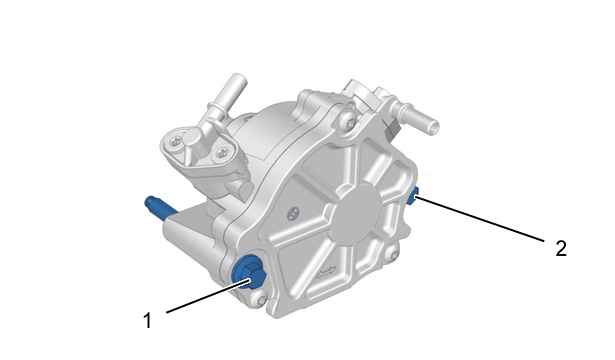

Рисунок : b3fb03ydВывести на весь экран
Метка   Назначение   Метод затяжки   Момент затяжки
(1)   Крепления вакуумного насоса на головке цилиндров   Вверните болты от руки   -
1-я предварительная затяжка   0,3 дН.м
2-я предварительная затяжка   0,5 дН.м
Затяжка   2 дН.м
(2)   Крепления вакуумного насоса на головке цилиндров   Вверните болты от руки   -
1-я предварительная затяжка   0,3 дН.м
2-я предварительная затяжка   0,5 дН.м
Затяжка   1,8 дН.м
9.3. Бензиновые двигатели (EP3 - EP3C - EP6 - EP6C)

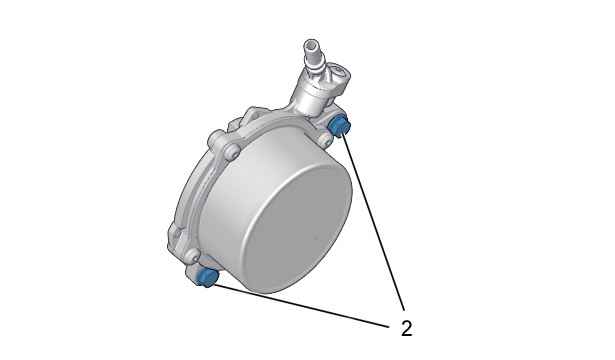

Рисунок : b3fb010dВывести на весь экран
Метка   Назначение   Момент затяжки
(2)   Крепления вакуумного насоса на головке цилиндров   0,9 дН.м
10. Педальный блок

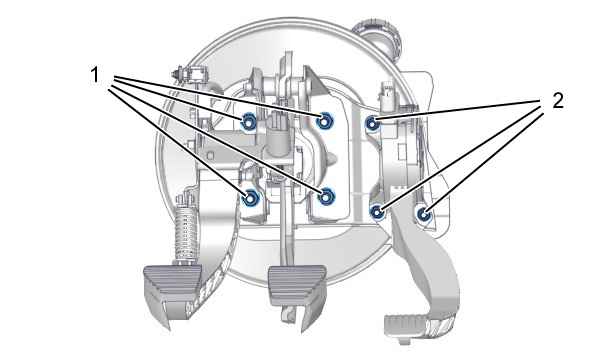

Рисунок : b3fb017dВывести на весь экран
Метка   Назначение   Момент затяжки
(1)   Вакуумный усилитель тормозной системы   2 дН.м
(2)   Крепление педали акселератора   0,8 дН.м
