. Заменить (В случае удара и после каждого срабатывания) :
- Разъемы газогенератора (Если поврежден)
- Централизованного блока управления
- Элементы, перечисленные ниже (в зависимости от комплектации)
Какой бы ни была причина срабатывания пиротехнических
элементов (удар или случайное срабатывание) блок срабатывания этих
элементов (или блок управления подушками безопасности) должен быть
заменен.
ВНИМАНИЕ : Специфичные разъемы генераторов газа должны быть заменены, если они повреждены.
| Пиротехнические устройства сработали | Замена обязательна | Замена по желанию |
| Подушка безопасности водителя | Модуль подушки безопасности - Рулевое колесо - Вращающийся контактор / Подрулевой переключатель | Рулевая колонка |
| Подушка безопасности пассажира под кожаной обивкой или с лентой | Модуль подушки безопасности - Приборная панель (Применение (приложение) : FEM 103) | Проверьте монтаж, зазоры, выравнивание и состояние окружающих деталей (Заменить неисправные детали) |
| Надувная шторка безопасности | Обшивка потолка - Сторона удара : Сателлит ; Модуль подушки безопасности ; Отделка из дерева (Стойка проема - Верхняя панель отделки средней стойки - Обивка боковины - Ручки, за которые держатся пассажиры - Солнцезащитный козырек ) Ветвь катушки пиротехнического преднатяжителя или нет | Сторона удара : Уплотнитель двери ; Ответвители ; Различные детали, которые были повреждены при надувании - Регулировка ремня |
| Подушка безопасности боковая защиты грудной клетки передняя (На виду или под кожухом) | Сторона удара : Сателлит ; Сиденье в сборе (включая замок ремня безопасности и датчика положения салазок) - Ветвь катушки пиротехнического преднатяжителя или нет | Сторона удара : Регулировка ремня ; Инерционную катушку |
| Задняя боковая подушка безопасности, защищающая грудную клетку в панели двери под кожухом (Срабатывание одновременно с передней подушкой защиты грудной клетки) | Сторона удара : Сателлит ; Модуль подушки безопасности ; Панель двери ; Дверь | Сторона удара : Стекло ; Прокладка ; Привод стеклоподъемников ; Жгут проводов двери и другие поврежденные детали |
| Подушка безопасности водителя на уровне колен (Срабатывание одновременно с подушкой безопасности водителя и пассажира) | Модуль подушки безопасности ; Приборная панель | Кожухи рулевой колонки ; Внутренние элементы панели управления |
| ASA (Система предотвращения подныривания активна ) | Модуль подушки безопасности | Каркас и отделку, если они повреждены ; При необходимости окружающие детали (коврики, разъем, картер и т.д.) |
| Петля натяжения (Одновременное функционирование подушек водителя и пассажира) | Замок ремня безопасности с пиротехническим преднатяжителем (Если ремень был надет : Инерционные катушки ; Регулировка привода) | Замок ремня безопасности с пиротехническим преднатяжителем (Если ремень был надет : Ветвь катушки ; Регулировка привода) |
| Пиротехническая инерционная катушка (Одновременное функционирование подушек водителя и пассажира) | Пиротехническая инерционная катушка - Регулировка привода (Если ремень был надет : Ветвь катушки) | Если ремень был надет : Тяга натяжения ремня (Если поврежден) - Если ремень безопасности не был надет, не требуется заменять замок (Не пиротехнический) |
| Возврат ремня на намоточную катушку | Узел в сборе ветви катушки + Возврат ремня (Если ремень был надет : Регулировка привода ; Тяга натяжения ремня ) | Если ремень не был надет, не требуется заменять замок ремня |
| Возврат ремня в сиденье | Узел в сборе ветви катушки + Возврат ремня (Если ремень был надет : Регулировка привода ; Тяга натяжения ремня ) | Если ремень не был надет, не требуется заменять замок ремня |
| Арки безопасности (КУПЕ, КАБРИОЛЕТ ) | Кассета арок ; Блок определения переворачивания автомобиля | - |
ПРИМЕЧАНИЕ : Если автомобиль оборудован 2 сателлитами (передним и задним), замените 2 сателлита, даже если один модуль не сработал.
| Пиротехнические устройства сработали | Замена обязательна | Замена по желанию |
| Подушка безопасности водителя | Модуль подушки безопасности - Вращающийся контактор / Подрулевой переключатель | - |
| Подушка безопасности пассажира под кожаной обивкой или с лентой | Модуль подушки безопасности - В случае расположения подушки безопасности под кожаной обивкой : Приборная панель (Применение (приложение) : FEM 103) - В случае подушки безопасности с лентой : Проверьте монтаж, зазоры и выравнивание, состояние панели управления ; Если повреждения отсутствуют, можно не заменять панель управления | Проверьте монтаж, зазоры, выравнивание и состояние окружающих деталей (Заменить неисправные детали) |
| Надувная шторка безопасности | Обшивка потолка (Сторона срабатывания : Сателлит , который вызвал срабатывание ; Модуль подушки безопасности ; Отделка из дерева (Стойка проема - Верхняя панель отделки средней стойки - Обивка боковины - Солнцезащитный козырек )) | Сторона срабатывания : Уплотнитель двери ; Ответвители ; Различные детали, которые были повреждены при надувании ; Ручки, за которые держатся пассажиры ; Регулировка ремня |
| Передняя боковая подушка безопасности, защищающая грудную клетку, находящаяся на виду или под кожухом | Сторона срабатывания : Сателлит , который вызвал срабатывание ; Модуль подушки безопасности ; Обивка и пенистый наполнитель сиденья (Если под обивкой) | Сторона срабатывания : Каркас |
| Задняя боковая подушка безопасности по защите грудной клетки в боковом утолщении под кожухом | Сторона срабатывания : Сателлит , который вызвал срабатывание ; Боковое утолщение спинки сиденья с подушкой безопасности | Сторона срабатывания : Уплотнитель двери ; Отделка арки колеса (Если поврежден) |
| Задняя боковая подушка безопасности, защищающая грудную клетку в панели двери под кожухом | Сторона срабатывания : Сателлит , который вызвал срабатывание ; Модуль подушки безопасности : Панель двери | Сторона срабатывания : Дверь ; Уплотнитель двери ; Привод стеклоподъемников ; Жгуты проводов дверей и другие элементы (Если поврежден) |
| Подушка безопасности водителя на уровне колен | Модуль подушки безопасности | Проверьте монтаж, зазоры и выравнивание (Без отклонений от нормы : Отсутствие замены панели управления) Окружающие элементы повреждены |
| ASA (Система предотвращения подныривания активна ) | Модуль подушки безопасности | Каркас и отделку, если они повреждены ; При необходимости окружающие детали (коврики, разъем, картер и т.д.) |
| Петля натяжения | Замок ремня безопасности с пиротехническим преднатяжителем (Если ремень был надет : Ветвь катушки ; Регулировка привода) | Если ремень не был надет, не нужно заменять ветви катушек ; Регулировка привода |
| Пиротехническая инерционная катушка | Ветвь пиротехнической катушки (Если ремень был надет : Тяга натяжения ремня ; Регулировка привода) | Если ремень не был надет, не нужно заменять ветви катушек ; Регулировка привода |
| Возврат ремня на намоточную катушку | Узел в сборе ветви катушки + Возврат ремня (Если ремень был надет : Регулировка привода ; Тяга натяжения ремня ) | Если ремень не был надет, не требуется заменять замок ремня |
| Возврат ремня в сиденье | Замена сработавшего элемента (Если ремень был надет : Регулировка привода ; Тяга натяжения ремня ) | Если ремень не был надет, не требуется заменять замок ремня |
| Арки безопасности (КУПЕ, КАБРИОЛЕТ ) | Кассета арок ; Блок, если он сработал с помощью пиротехнического замка | В случае механического срабатывания арки могут быть снова приведены в работоспособное состояние |
О срабатывании катушки натяжения ремня сигнализирует :
- Включение визуального сигнализатора боковой подушки безопасности на панели приборов
- Код ошибки, зарегистрированный и считанный с помощью диагностического прибора
- Характерный шум шариков, который слышно после срабатывания натяжной катушки
 | |
| Рисунок : c5jm0c3d | ;){kind=small} |

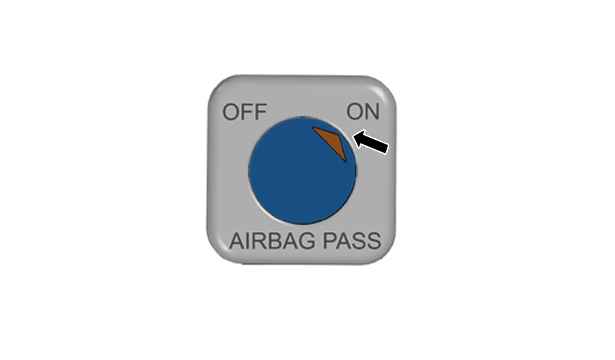

Выключатель
нейтрализации катушки безопасности пассажира включает систему в
положение on или выключает систему в положение off с помощью ключа
зажигания :
- Положение on разрешает срабатывание передней подушки безопасности в случае фронтального удара
- Визуализация данной функции усилена путем загорания сигнализатора на приборной панели
Замененные детали будут сработавшими в следующих случаях :
- Детали, которые должны быть разрушены
- Детали, имеющие просроченный срок годности
ВНИМАНИЕ : Как следствие, любая деталь, требующая замены по гарантии, должна возвращаться в несработавшем состоянии.
Перевозка этих деталей должна проводиться в состоянии, позволяющем осуществить их обратную установку при операции по замене.
Ремонт всех жгутов проводов разрешается только с
использованием соединительных термоплавких втулок типа RAYCHEM с
выполнением всех инструкций по их применению.
Обязательное средство ремонта : Материалы (RAYCHEM).
ВНИМАНИЕ : Ремонт проводов должен выполняться с помощью термоплавких втулок и изоляционных оболочек (Инструментальный ящик (-).1228).
Заменить жгут проводов связи с генератором (газа), если разъем был разрушен после срабатывания.
Если модуль поставляется вместе со жгутом проводов, весь узел должен быть заменен.
ВНИМАНИЕ :
После любого ремонта централизованной системы подушек безопасности
произвести считывание ошибок с помощью диагностического прибора .
