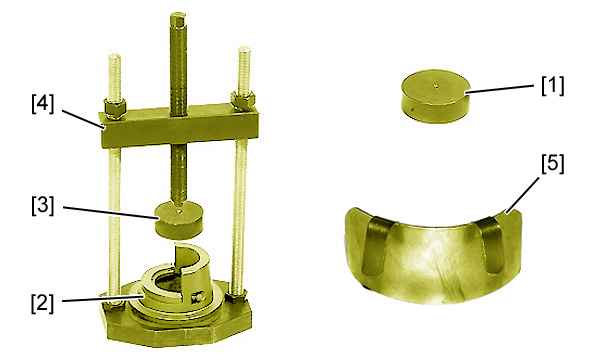

Рисунок : e5ap3gvd |
[1]
вкладыш для установки сайлент-блока (-).0549-C1.
[2]
Оправка для снятия-установки (-).0549-D1 / (-).0549-E3.
[3] вкладыш для снятия сайлент-блока (-).0549-B3.
[4] кронштейн (-).0549-A.
[5] Шайба
(-).0549-F3.
Снять задний мост.
Рисунок : b3dp0fqd |

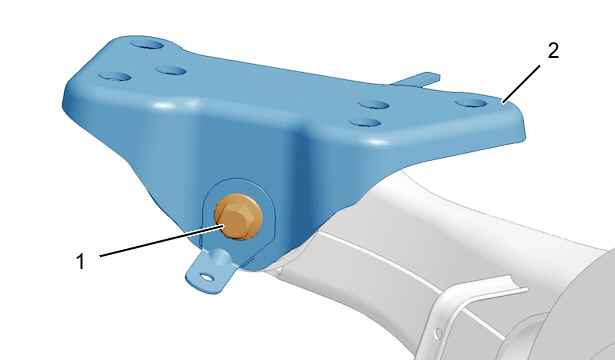

Снять
:
- Болт (1)
- Кожух (2)
Рисунок : b3dp0frd |

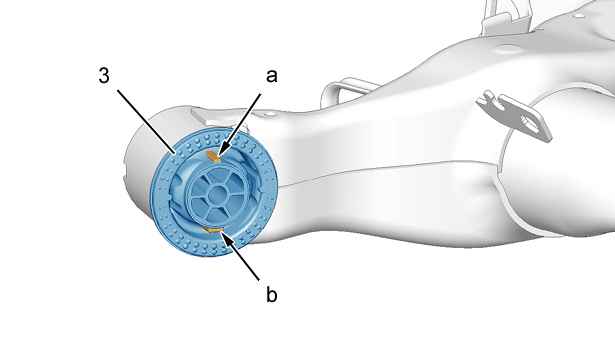

Пометьте
позиционирование сайлент-блока (3) заднего моста по отношению к рычагу
подвески :
- Узкий выступ ориентирован вверх (в "a")
- Широкий выступ ориентирован вниз (в "b")
Рисунок : b3dp0fsd |

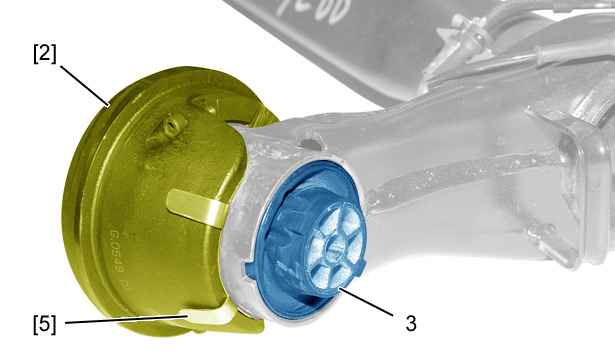

Установите
приспособления [2], [5] на втулку сайлент-блока (3) заднего моста.
Рисунок : b3dp0ftd |
Установите
приспособления [3], [4] на сайлент-блок (3) заднего моста.
ВНИМАНИЕ :
Убедитесь, что болт приспособления [4] находится на оси сайлент-блока
заднего моста.
Выньте сайлент-блок (3) заднего моста, вворачивая винт
приспособления [4].
Снять приспособления [2], [3],
[4], [5].
ВНИМАНИЕ :
Соблюдайте правильное позиционирование сайлент-блока (3) заднего моста.
Рисунок : b3dp0fud |

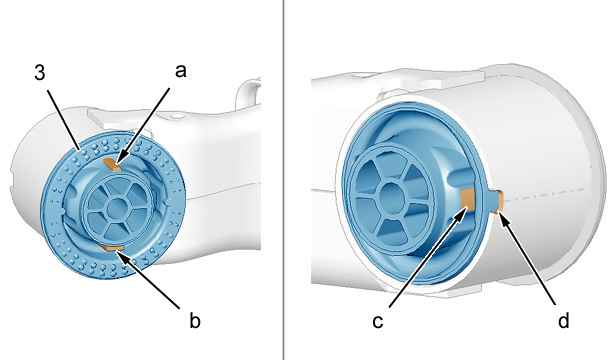

Проверьте
позиционирование сайлент-блока (3) заднего моста по отношению к рычагу
подвески :
- Узкий выступ ориентирован вверх (в "a")
- Широкий выступ ориентирован вниз (в "b")
- Резиновый выступ (в "c") отцентрирован по отношению к выемке (в "d") ; Расхождение не должно превышать 5°
Рисунок : b3dp0fvd |
Установите
приспособления [2], [5] на втулку сайлент-блока (3) заднего моста.
Рисунок : b3dp0fwd |

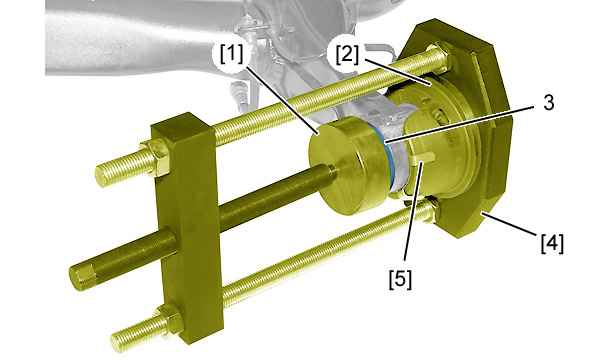

Позиционируйте
сайлент-блок (3) заднего моста.
Смонтировать :
- Шарнирный рычаг (3)
- Приспособления [1], [4]
ВНИМАНИЕ :
Убедитесь, что болт приспособления [4] находится на оси сайлент-блока
заднего моста.
Вворачивайте болт приспособления [4] до установки на
место сайлент-блока (3) заднего моста.
Снять
приспособления [1], [2], [4], [5].
Установить :
- Кожух (2)
- Болт (1) (Не затягивая)
- Задний мост
