. ВНИМАНИЕ :
Величины зазоров и напусков приводятся для сведения. При регулировке в
первую очередь необходимо обеспечить одинаковые зазоры для каждого
элемента и проверить напуски на каждом элементе.
Проверка зазоров и напусков проводится с помощью приспособления (-) 9803-TC.
ПРИМЕЧАНИЕ : Пример.
 | |

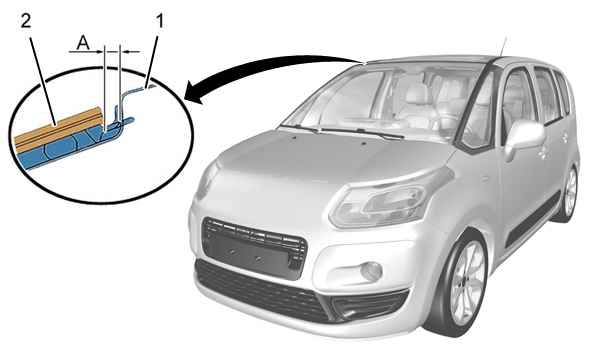

| Рисунок : e1am0b5d | ;){kind=small} |
(1) Крыша.
(2) Стекло крыши.
"A" = 4 ± 2 мм.
ПРИМЕЧАНИЕ : Пример.
 | |

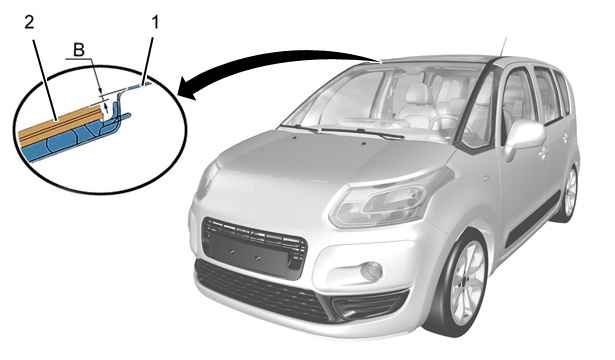

| Рисунок : e1am0b6d | ;){kind=small} |
(1) Крыша.
(2) Стекло крыши.
"B" = -1,5 ± 1,5 мм.
 | |

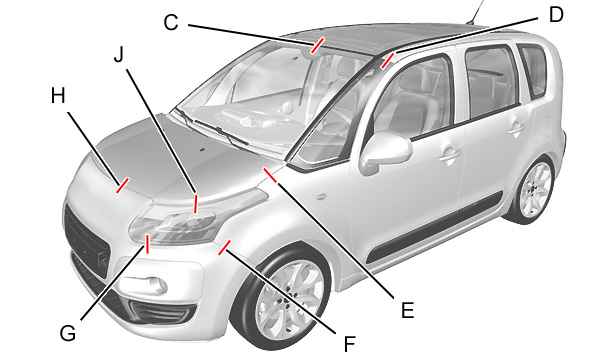

| Рисунок : e1am0b7d | ;){kind=small} |
| Метка | Детали кузова | Зазор | Выравнивание |
| "C" | Ветровое стекло - Крыша | 4 ± 2 мм | - 1,5 ± 1,5 мм |
| "D" | Сторона кузова - Фенестрон | 3,5 ± 1,5 мм | - 0,5 ± 1,5 мм |
| "E" | Капот - Переднее крыло | 3 ± 1,5 мм | - 3 ± 1,5 мм |
| "F" | Переднего бампера - Переднее крыло | 0 ± 1 мм | 0,5 ± 1 мм |
| "G" | Переднего бампера - Фара | 1,5 ± 1,5 мм | - |
| "H" | Переднего бампера - Капот | 4 ± 2 мм | 1,5 ± 1,5 мм |
| "J" | Капот - Фара | 4 ± 1,5 мм | - |
 | |

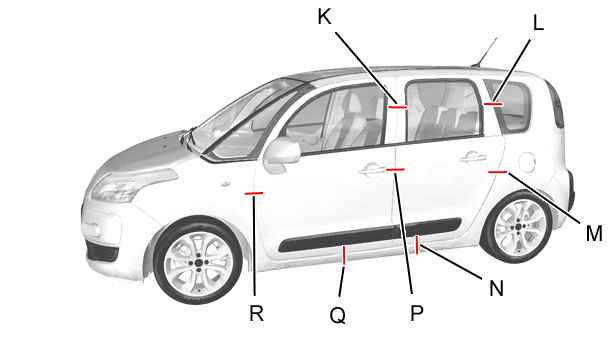

| Рисунок : e1am0b8d | ;){kind=small} |
| Метка | Детали кузова | Зазор | Выравнивание |
| "K" | Дверная стойка (Передние) - Декоративная накладка (Задняя дверь) | 4 ± 1,5 мм | 0 ± 1,5 мм |
| "L" | Рамка задней двери - Стекло боковины | 4 ± 2 мм | -1 ± 2 мм |
| "M" | Задняя дверь - Заднее крыло | 4 ± 1,5 мм | -0,5 ± 1,5 мм |
| "N" | Bottom of door - Порог кузова | 4 ± 1,5 мм | -0,5 ± 1,5 мм |
| "P" | Передняя дверь - Задняя дверь | 4 ± 1,5 мм | -0,5 ± 1,5 мм |
| "Q" | Bottom of door - Порог кузова | 4 ± 1,5 мм | -0,5 ± 1,5 мм |
| "R" | Переднее крыло - Передняя дверь | 4 ± 1 мм | 0,5 ± 1,5 мм |
 | |

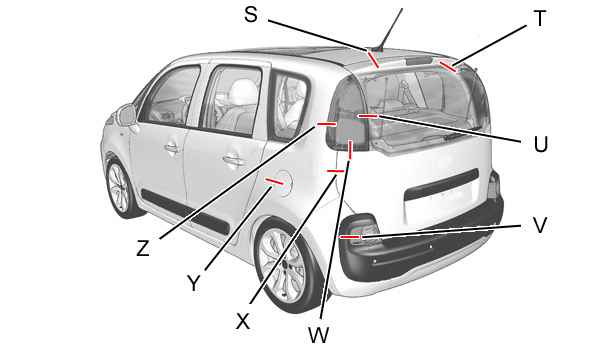

| Рисунок : e1am0b9d | ;){kind=small} |
| Метка | Детали кузова | Зазор | Выравнивание |
| "S" | Дверь багажного отделения - Крыша | 5,5 ± 1,5 мм | -3 ± 1,5 мм |
| "T" | Дверь багажного отделения - Заднее стекло (Дверь багажного отделения) | 2,5 ± 1,5 мм | 0 ± 2 мм |
| "U" | Задний фонарь - Заднее стекло (Дверь багажного отделения) | 5 ± 2 мм | -2,5 ± 3 мм |
| "V" | Неподвижный задний фонарь - Заднего бампера | -0,5 ± 1,5 мм | -2 ± 2 мм |
| "W" | Задний фонарь - Дверь багажного отделения | 4,5 ± 2 мм | -2 ± 2 мм |
| "X" | Дверь багажного отделения - Заднее крыло | 6 ± 2 мм | -0,5 ± 2 мм |
| "Y" | Дверца топливного бака - Заднее крыло | 2,5 ± 1 мм | -0,5 ± 1 мм |
| "Z" | Неподвижный задний фонарь - Заднее крыло | 1 ± 1 мм | 0 ± 1 мм |
 | |

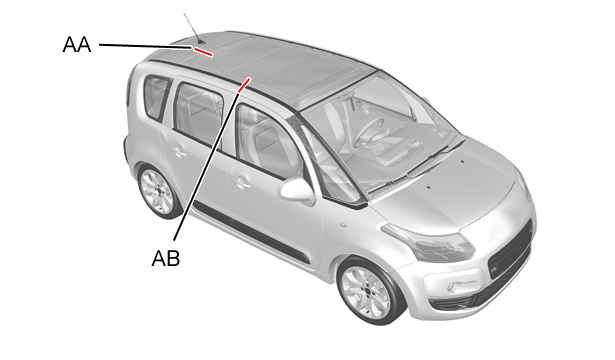

| Рисунок : e1am0bad | ;){kind=small} |
| Метка | Детали кузова | Зазор | Выравнивание |
| "AA" | Sun roof - Крыша | 5 ± 2 мм | 0 ± 2 мм |
| "AB" | Sun roof - Накладка крыши | 3,5 ± 3 мм | -1,5 ± 2,5 мм |
