Рисунок : c5gg03rd |

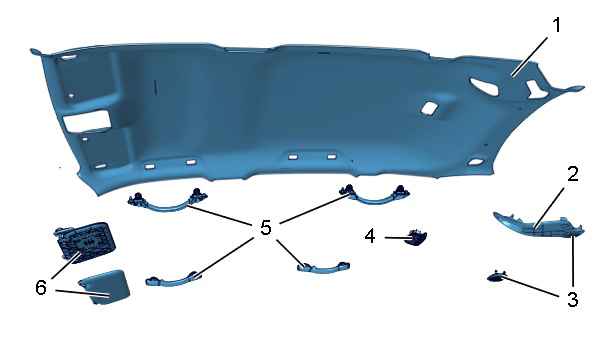

(1) Панель отделки крыши.
(2) Направляющий элемент ремня безопасности (задняя).
(3) The mounting cover of the child seat attachment cover .
(4) Задний плафон.
(5) Ручки, за которые держатся пассажиры.
(6)Солнцезащитные козырьки.
Рисунок : e5ap30wd |
[1] Приспособления для снятия обивки (-).1350.
Рисунок : e5ap363d |

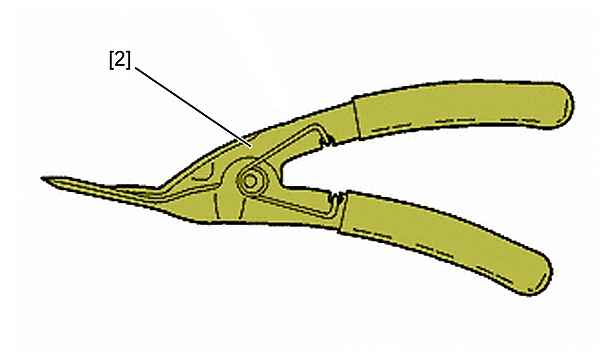

[2] Съемник для пластмассовых фиксаторов (-).1311.
Отсоедините аккумуляторную батарею .
Снять :
- Уплотнители дверных проемов
- Уплотнение проема крышки багажника
Снимите :
- Обивку задней боковой панели
- Накладки стойки проема двери
- Консоль крыши
- Подголовники передних сидений
Откинуть спинки сидений (Передние и задние сиденья).
Рисунок : c5gg03sd |

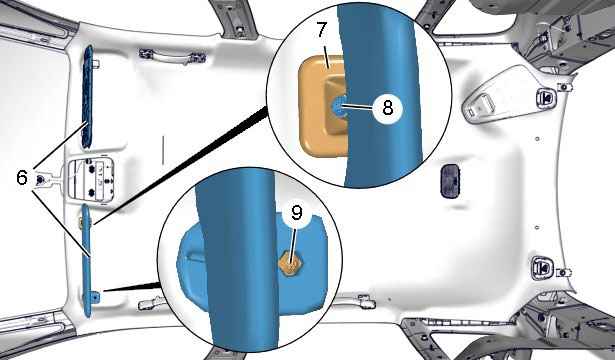

Снимите :
- Болт (8) (Операция выполняется симметрично)
- Опора (7) (Операция выполняется симметрично)
- Болт (9) (Операция выполняется симметрично)
- Солнцезащитные козырьки (6)
Рисунок : c5gg03td |
Освободить крышки (11) ; С помощью приспособления [1].
Снимите :
- Болты (10)
- Ручку, за которую держится пассажир (5)
Выполнить аналогичные операции с другими ручками.
Рисунок : c5gg03ud |

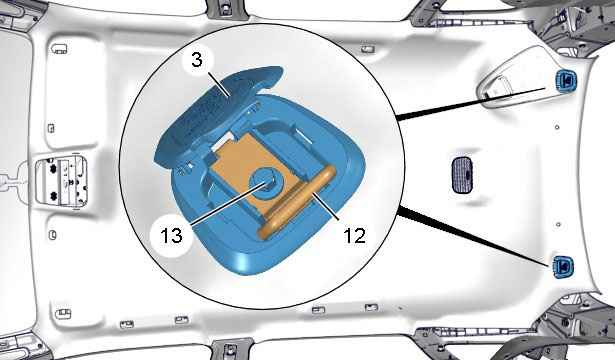

Освободить : The mounting cover of the child seat attachment cover (3) ; С помощью приспособления [1].
Снимите :
- Болт (13)
- The anchor assembly (12)
- The child seat attachment covers (3)
Рисунок : c5gg03vd |
Освободить : Направляющий элемент ремня безопасности (2) (задняя) (в "a") ; С помощью приспособления [1].
Отсоединить задний центральный ремень безопасности (Через отверстие ) (в "b").
Снимите : The mounting cover of the child seat attachment cover 2 (задняя).
Рисунок : c5gg03wd |

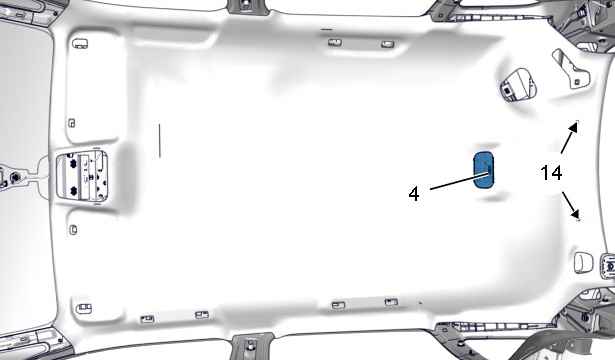

Снимите и отсоедините : Задний плафон и его опору (4).
Снять штыри (14) ; С помощью приспособления [2].
Рисунок : c5gg03xd |
ВНИМАНИЕ : Защитить элементы салона.
ВНИМАНИЕ : When detaching the headlining (1), do not damage the roof or the curtain air bags.
ВНИМАНИЕ : В
случае повторного использования обшивки потолка (1) следите за тем,
чтобы не помять ее. При наличии видимых дефектов замените ее.

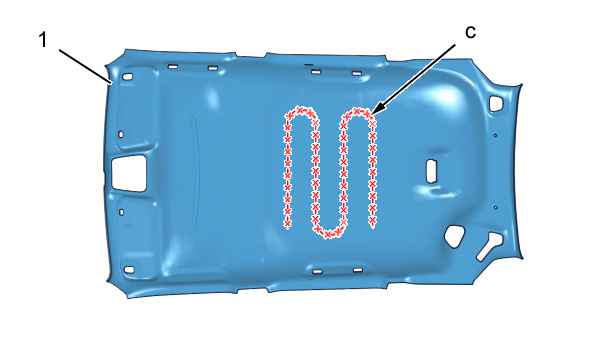

Cut away the adhesive beads ("c") with care, without
causing any creases, by inserting a mastic knife or a spatula between
the adhesive bead and the headlining.
ПРИМЕЧАНИЕ : В процессе срезания следите за тем, чтобы нож не вошел вглубь материала обшивки.
Рисунок : c5gg03yd |
Открыть крышку багажника.
ПРИМЕЧАНИЕ : 2 человека необходимы для выполнения следующих операций.

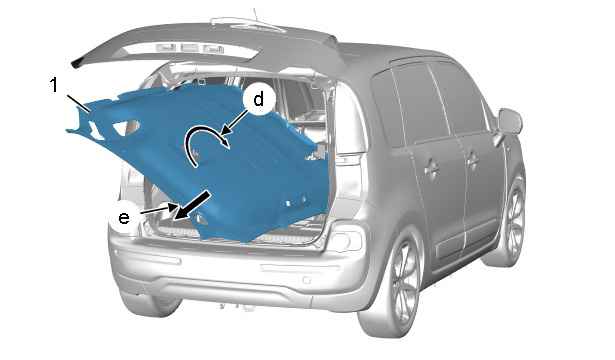

Снять обивку крыши (1) через проем крышки багажника (как показано " d", "e ").
Снимите : Обивку крыши (1).
ВНИМАНИЕ : Систематически заменять : Фиксаторы (14).
ВНИМАНИЕ : При наличии повреждений обязательно заменять обивку крыши.
ВНИМАНИЕ : Следует с осторожностью обращаться с обивкой крыши для ее защиты от повреждений.
ПРИМЕЧАНИЕ : Для выполнения следующей операции требуются два работника.
Установить : Обивку крыши (1).
Установка производится в порядке, обратном снятию.
Затяните :
- Болты (8), (9), момент затяжки 0,2 н.м
- Болты (10), момент затяжки 0,4 н.м
- Болты (13), момент затяжки 0,8 н.м
Снова подсоедините аккумуляторную батарею.
ВНИМАНИЕ : Выполнить операции, которые необходимо произвести после подключения аккумуляторной батареи.
ПРИМЕЧАНИЕ : Очистите обшивку потолка (1) с использованием воды и мыла (при необходимости).
