Рисунок : e5ap30wd |
[1] Инструмент для разборки (-).1350.
Рисунок : c5gg045d |
(1) Накладки задней боковой панели.
(2) Верхняя гарнитура центральной стойки.
(3) Обивка стоек ветрового стекла (сверху).
(4) Обивка стоек ветрового стекла (нижний).
(5) Панель отделки порога передней двери.
(6) Нижняя панель отделки центральной стойки.
(7) Облицовка порога задней двери.
(8) Обивка заднего крыла .
(9) Отделка порога багажника.
Отсоедините аккумуляторную батарею .
Рисунок : c5gg046d |

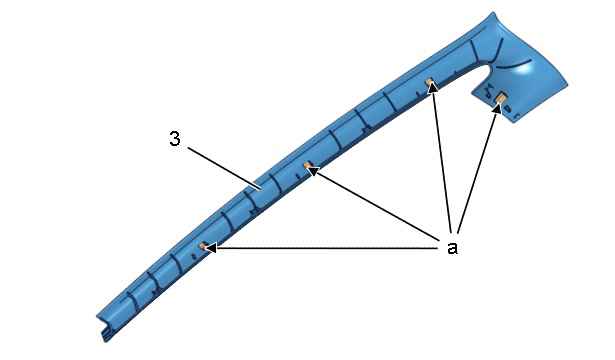

Открепите отделку рамки ветрового стекла (3) (сверху) (в "a") ; С помощью приспособления [1].
Снимите отделку стойки проема (3) (сверху).
Рисунок : c5gg047d |
Освободить : Уплотнитель входного проема переднейдвери (Частично).

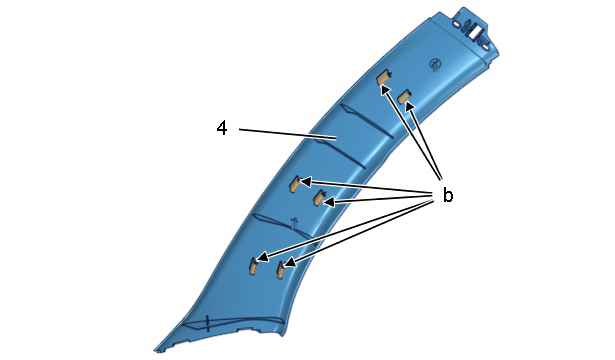

Открепите отделку рамки ветрового стекла (4) (нижний) (в "b") ; С помощью приспособления [1].
Снимите отделку стойки проема (4) (нижний).
Рисунок : c5gg048d |
Освободить ; Снимите гарнитуру (10) ; С помощью приспособления [1].
Освободить : Нижнюю отделку стойки проема (6) (в "c", "d") ; С помощью приспособления [1].
Снимите : Нижнюю отделку стойки проема (6).
Рисунок : c5gg049d |
Освободить : Отделку порога передней двери (5) (в "f", "e") ; С помощью приспособления [1].
Снимите : Отделку порога передней двери (5).
Снимите : Верхнее кольцо переднего ремня безопасности .
Рисунок : c5gg04ad |

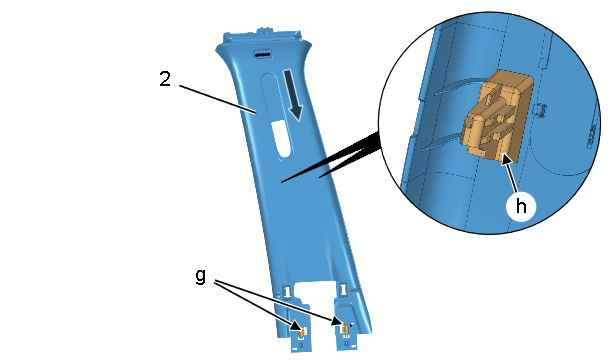

Открепите верхнюю отделку средней стойки (6) (в "g", "h") ; С помощью приспособления [1].
Освободить ; Снимите : Верхнюю отделку передней стойки (6) (как показано стрелкой).
Снять коврик багажника.
Рисунок : c5gg04bd |
Снимите болты (11).
Освободить :
- Крепления (12)

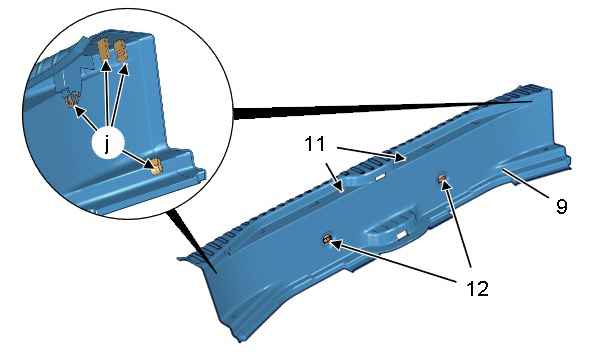

- Отделку проема багажника (9) (в "j") ; С помощью приспособления [1]
Снимите : Отделку проема багажника (9).
Сдвинуть до предела : Задние сиденья.
Освободить : The boot aperture seals (Частично).
Снимите :
- Заднюю панель
- Сменный плафон
Рисунок : c5gg04cd |
Снять болт (13).
Освободить : Обивку заднего крыла (8) (в "k", "m") ; С помощью приспособления [1].
Освободить : Обивку заднего крыла (8).
Отсоедините разъем (в "l").
Снимите : Обивку заднего крыла (8).
Снимите : Нижнюю направляющую заднего ремня безопасности .
Рисунок : c5gg04dd |

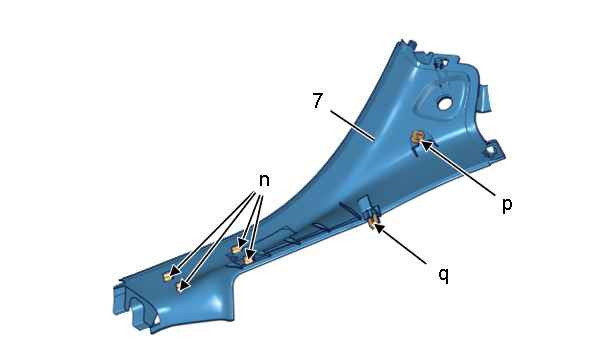

Открепите панель порога распашной задней двери (7) (в "n", "q", "p").
Remove the hinged rear door sill trim (7).
Снимите : Верхнюю направляющую заднего ремня безопаснсоти .
Освободить : The boot aperture seals(Частично).
Рисунок : c5gg04ed |

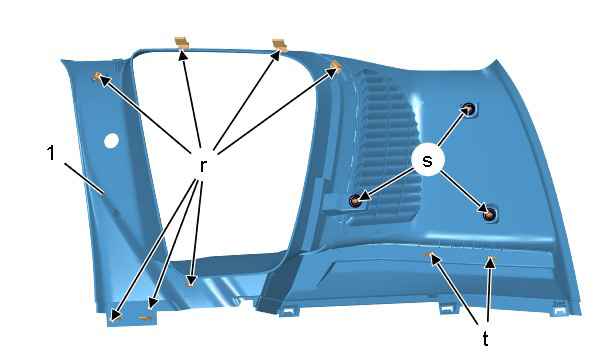

Освободить : Обивку заднего крыла (8) (в "r", "s", "t") ; С помощью приспособления [1].
Снимите : Обивку заднего крыла (8).
ОБЯЗАТЕЛЬНО : Систематически заменять неисправные фиксаторы.
Установка производится в порядке, обратном снятию.
Снова подсоедините аккумуляторную батарею.
Проверьте функционирование электрооборудования.
