Во

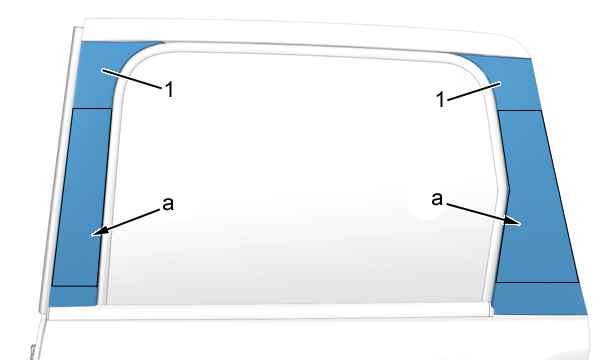

время снятия : Защитите декоративные накладки задней двери (1) (В "a" )
; С помощью самоклеющейся ленты.
Опустите стекло задней двери примерно на две трети
своего хода ; С помощью выключателя электрического стеклоподъемника.
Выключить
зажигание (Стекло задней двери, управляемое электрическим
стеклоподъемником ).
ПРИМЕЧАНИЕ : Остановка двигателя.
Снимите : Герметичную панель задней двери
(Частично ).
(Частично ).Опустите стекло задней двери примерно на две трети
своего хода ; С помощью рукоятки .
Снимите : Герметичную панель задней двери (Частично ).
(Частично ). | |
| Рисунок : c4bg05fd | ;){kind=small} |

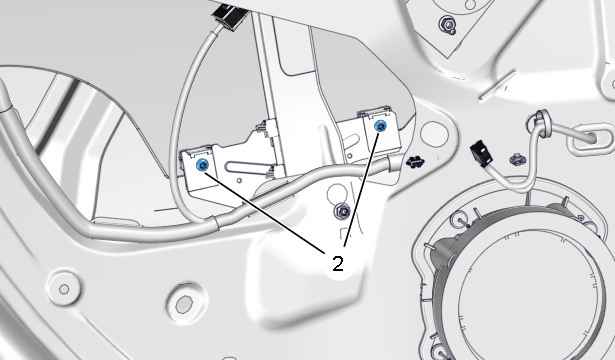

Снимите болты (2).
 | |
| Рисунок : c4bg05gd | ;){kind=small} |
Опустить
стекло двери до нижнего упора (в зависимости от комплектации) :
- С помощью рукоятки
- С помощью выключателя электрического стеклоподъемника

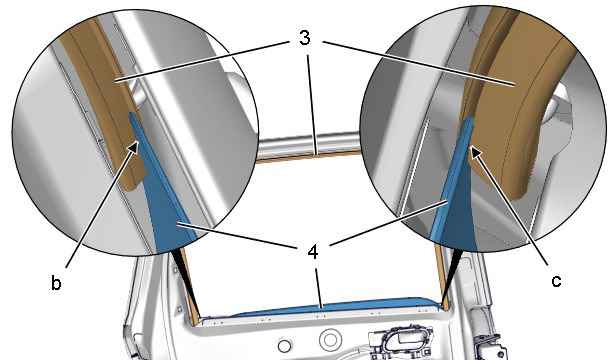

Освободите стекло двери (4) из уплотнителя желоба стекла (3) :
- Передняя часть (В "c" )
- Задняя часть (В "b" )
 | |
| Рисунок : c4bg05hd | ;){kind=small} |

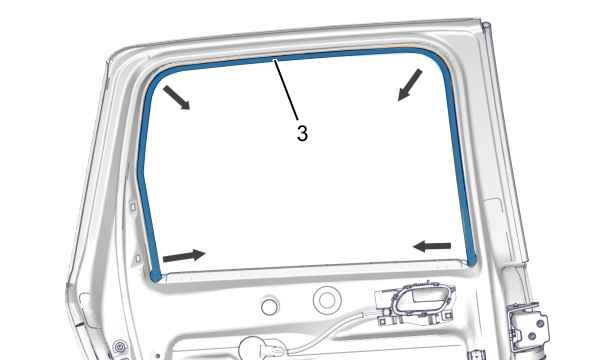

Освободите
уплотнитель желоба стекла (3), начиная сверху (как показано
стрелкой).
Снимите : Уплотнитель желоба стекла ( 3).
 | |
| Рисунок : c4bg05id | ;){kind=small} |

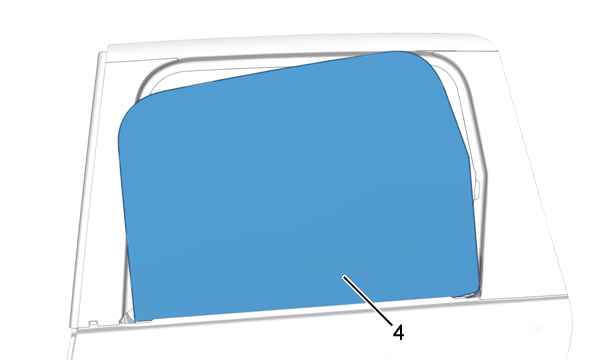

Освободите стекло задней двери (4) в наружную сторону двери.
 | |
| Рисунок : c4bg05jd | ;){kind=small} |

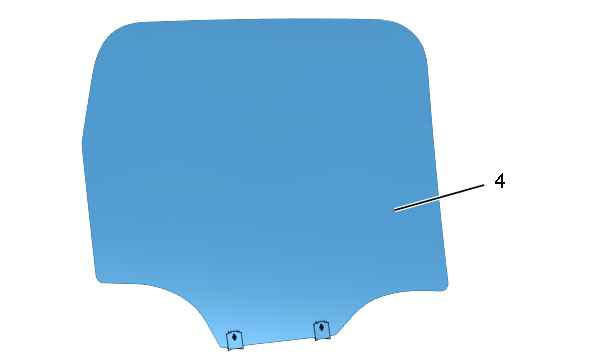

Снимите стекло задней двери (4).
 | |
| Рисунок : c4bg05kd | ;){kind=small} |

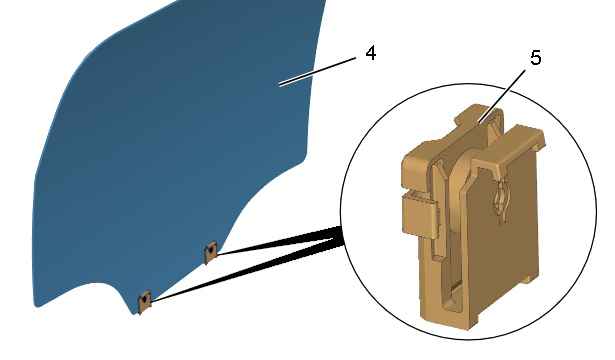

ПРИМЕЧАНИЕ
: При замене : Повторно используйте опору (5) стекла задней двери (4).
Установить :
- Стекло задней двери (4) - с внешней стороны двери
- Уплотнитель желоба стекла задней двери (3)
 | |
| Рисунок : c4bg05ld | ;){kind=small} |

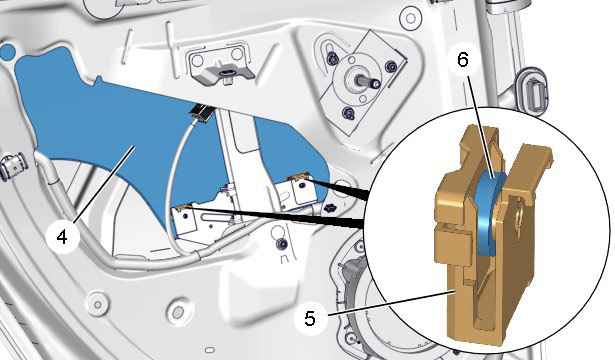

Проверьте наличие центрирующего кольца (6) на опоре (5).
Расположите стекло задней двери (4) на механизме заднего стеклоподъемника.
Заверните винты (2) до блокировки стекла (4).
 | |
| Рисунок : c4bg05md | ;){kind=small} |

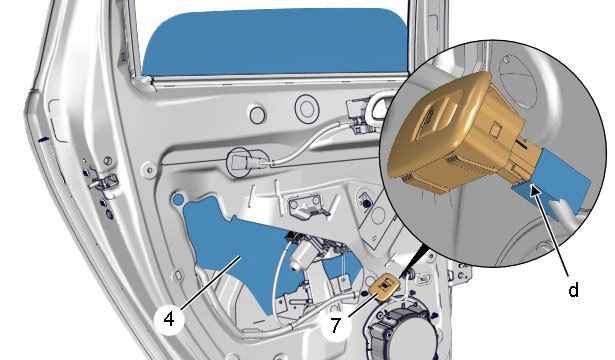

Подсоедините разъем (В "d" ).
Включить зажигание.
ПРИМЕЧАНИЕ
: Работающий двигатель (при необходимости).
Поднять стекло в максимально верхнее положение, убедившись, что оно до конца вошло в направляющий уплотнитель.
ОБЯЗАТЕЛЬНО
: Поднимите и опустите стекло задней двери (4) ; Пользуясь органами
управления электрическим стеклоподъемником (7) (Чтобы убедиться в
работоспособности стекла задней двери (4) ).
Выключить зажигание.
ПРИМЕЧАНИЕ : Остановка двигателя.
Отсоедините разъем (В "d" ).
Снимите : Пульт электроуправления (7).
 | |
| Рисунок : c4bg05nd | ;){kind=small} |

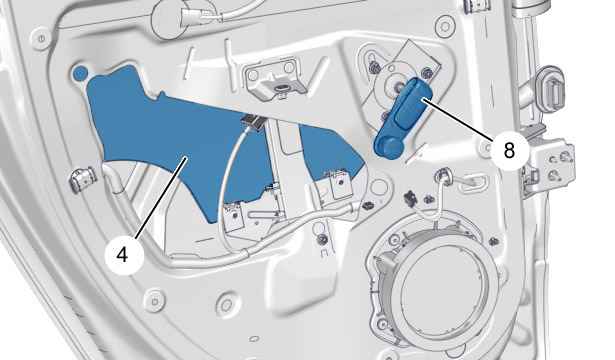

Поднять
стекло в максимально верхнее положение, убедившись, что оно до конца
вошло в направляющий уплотнитель ; С помощью рукоятки (8).
ОБЯЗАТЕЛЬНО
: Поднимите и опустите стекло задней двери (4) ; С помощью рукоятки (8)
(Чтобы убедиться в работоспособности стекла задней двери (4) ).
Снять защитные элементы (В "a" ).
Снова наклейте : Герметичную панель задней двери .
.Установить : Панель задней двери .
.Установить :
- Пульт электростеклоподъемника
((при наличии электрического стеклоподъемника) )
- Рукоятку подъема стекла ((при наличии механического стеклоподъемника) )
- Внутреннее нижнее уплотнение
- Наружное нижнее уплотнение
Проверьте функционирование различного оборудования.
