Разборка - Сборка : Задняя дверь
C4CS0112P0Разборка - Сборка : Задняя дверь
ПЕРЕЙТИ на сайт клуба C3 Picasso >>> .
1. Инструмент

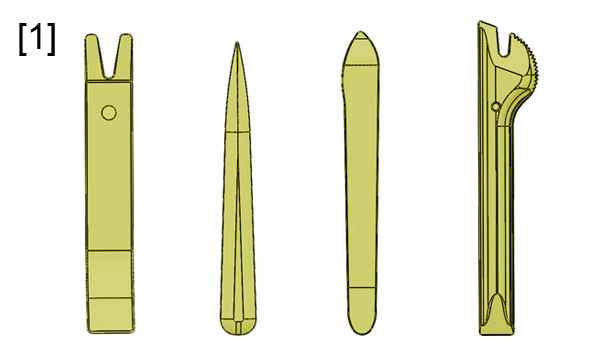

Рисунок : e5ap30wdВывести на весь экран
[1] Приспособления для снятия обивки (-).1350-ZZ.

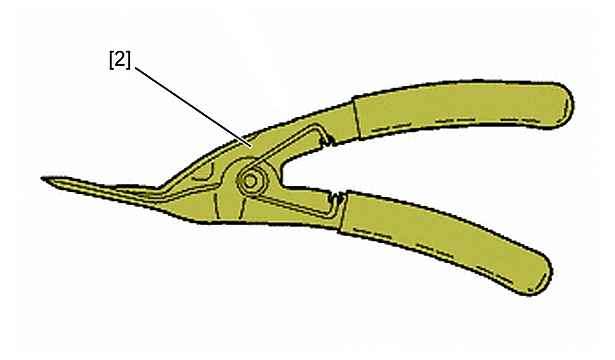

Рисунок : e5ap363dВывести на весь экран
[2] Съемник для пластмассовых фиксаторов (-).1311.
2. Предварительные операции
Снять заднюю дверь .
3. Разборка
3.1. Window winder
ПРИМЕЧАНИЕ : В зависимости от комплектации.

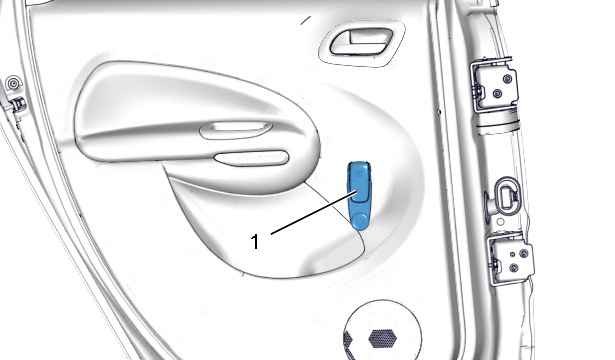

Рисунок : c4cs03ddВывести на весь экран
Расположить : Ручку стеклоподъемника (1) (Вертикальное положение).

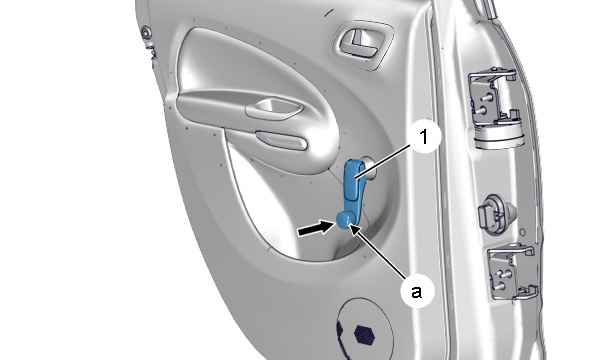

Рисунок : c4cs03edВывести на весь экран
Слегка нажать на оконечность ручки стеклоподъемника (1) (В "a") (как показано стрелкой).
Рисунок : c4cs03fdВывести на весь экран

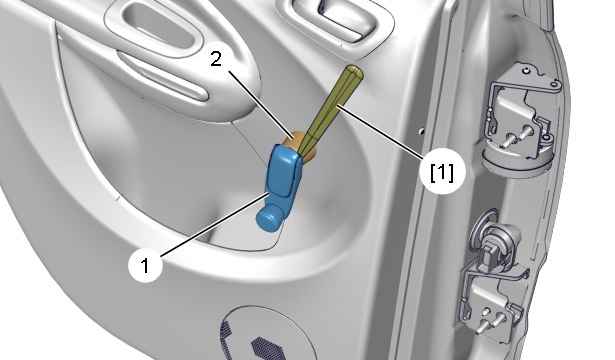

Установить приспособление [1] между ручкой стеклоподъемника (1) и основанием (2).
Рисунок : c4cs03gdВывести на весь экран

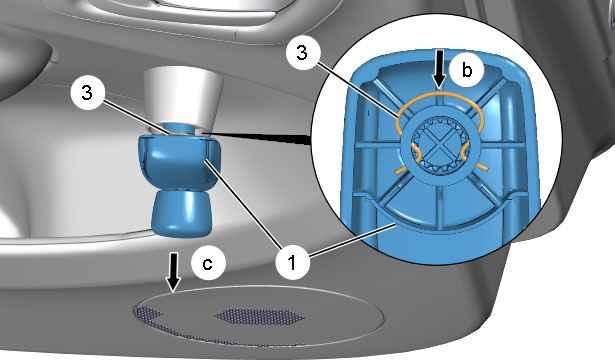

Нажать на фиксатор (3) (в "b") и потянуть за ручку стеклоподъемника (1) (Как показано стрелкой "c").

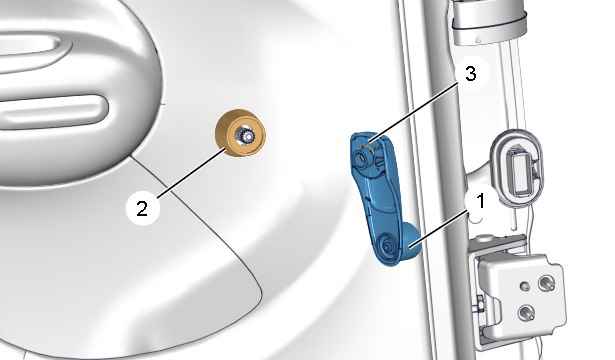

Рисунок : c4cs03hdВывести на весь экран
Снимите :
3.2. Солнцезащитная шторка (Задняя дверь)
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Снимите : Солнцезащитную шторку (Задняя дверь).
3.3. Панель задней двери

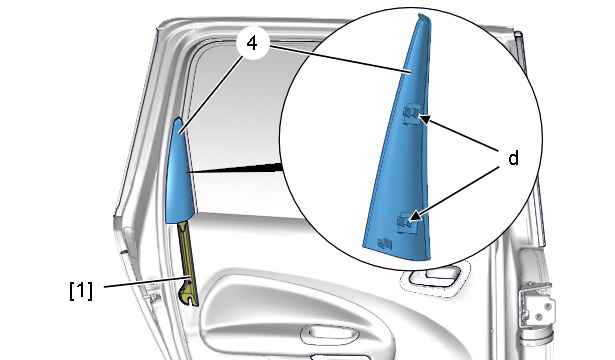

Рисунок : c4cs03idВывести на весь экран
Освободить и снять : The rear door pillar trim (4) (В "d") ; С помощью приспособления [1].

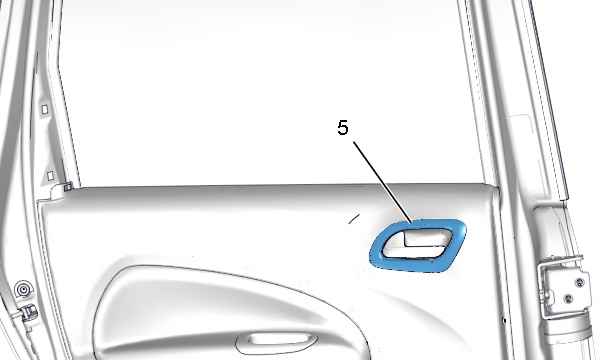

Рисунок : c4cs03jdВывести на весь экран
Освободить и снять : Декоративный элемент ручки открывания задней двери из салона (5) ; С помощью приспособления [1].
Рисунок : c4cs03kdВывести на весь экран

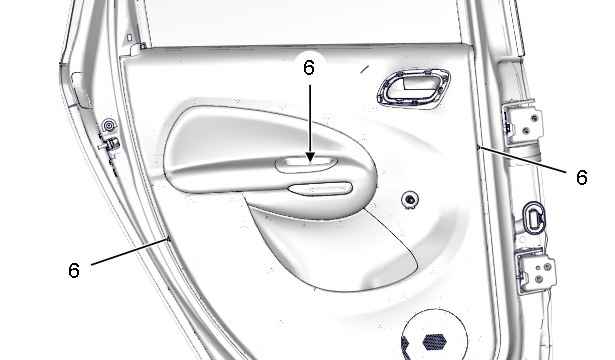

Снимите болты (6).

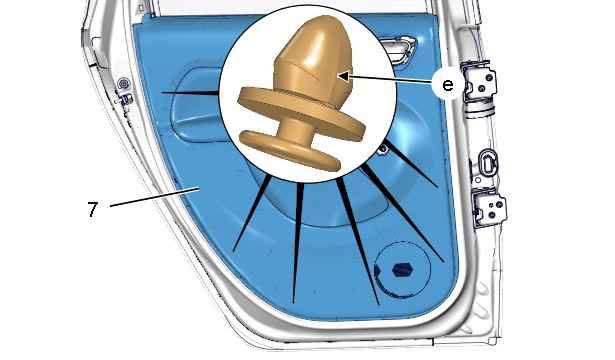

Рисунок : c4cs03ldВывести на весь экран
Освободить ; Освободить : Панель задней двери (7) (В "e") ; С помощью приспособления [2].

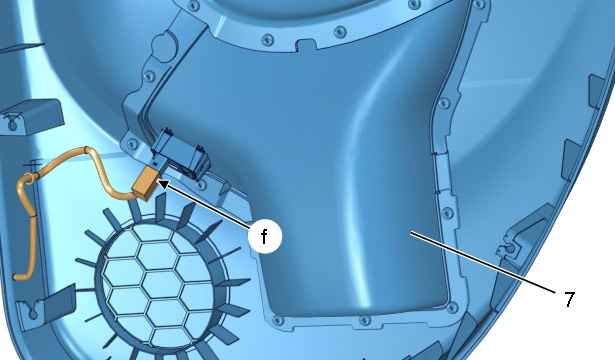

Рисунок : c4cs03mdВывести на весь экран
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Отсоедините разъем (В "f").
Снимите : Панель задней двери (7).
3.4. Electric window control
ПРИМЕЧАНИЕ : Предварительно снимите : Панель задней двери (7).

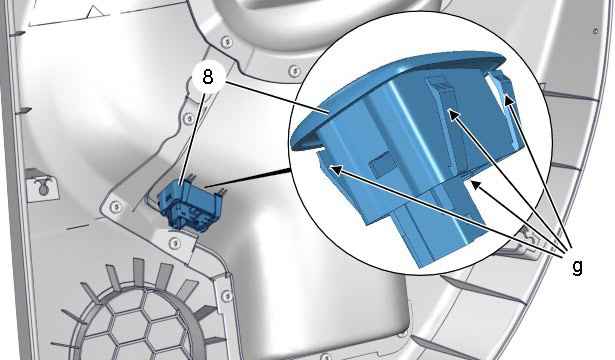

Рисунок : c4cs03ndВывести на весь экран
Push in at "g" ; Освободить - Снимите : Выключатель электрического стеклоподъемника (8).
3.5. Уплотнители стекла
Рисунок : c4cs03odВывести на весь экран

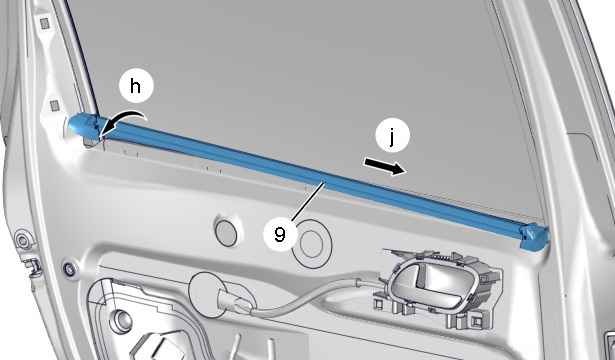

Снимите : Задняя часть (Нижний уплотнитель внутренней части двери (9)) (В "h").
Снимите (постепенно) : Нижний уплотнитель молдинга (9) (в соответствии со стрелкой " j ").
Снимите : Нижний уплотнитель молдинга (9).

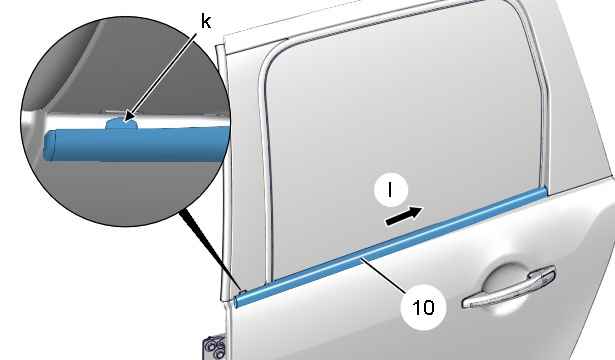

Рисунок : c4cs03pdВывести на весь экран
Освободить : Передняя часть (Наружный нижний уплотнитель оконного проема двери (10)) (В "k") ; С помощью приспособления [1].
Снимите (постепенно) : Наружное нижнее уплотнение (10) (в соответствии со стрелкой " l ").
Снять уплотнитель наружного молдинга (10).
3.6. Герметичную панель двери

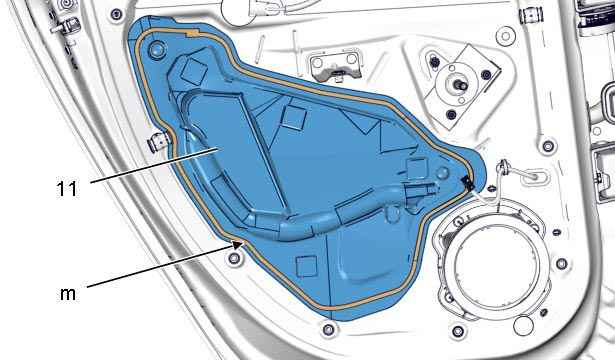

Рисунок : c4cs03qdВывести на весь экран
Вырежьте : The rear door splashpanel seal (11) (В "m") ; С помощью приспособления [1].
Снимите : Уплотнительную пластину двери (11).
3.7. Стекло задней двери
Снимите стекло задней двери .
3.8. Механизм заднего стеклоподъемника
Снимите механизм заднего стеклоподъемника .
3.9. Громкоговоритель в задней двери
Снимите : Динамик задней двери .
3.10. Уплотнители
Рисунок : c4cs03rdВывести на весь экран

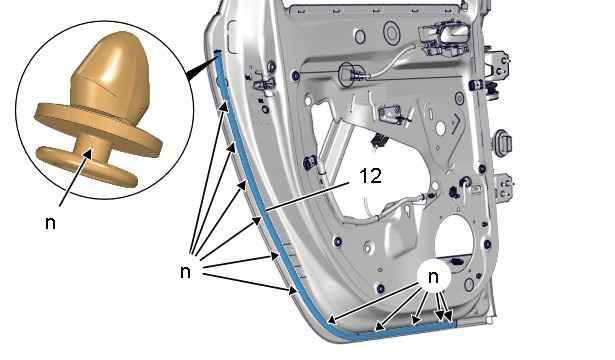

Освободить крепление (В "n") ; С помощью приспособления [1].
Снять прокладку (12).

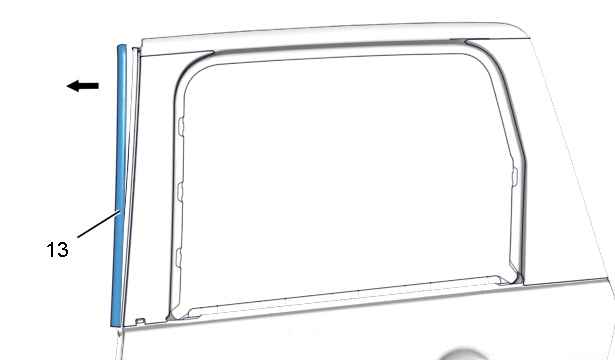

Рисунок : c4cs03sdВывести на весь экран
Открепите уплотнитель (13) (как показано стрелкой).
Снять прокладку (13).
3.11. Наружная ручка задней двери

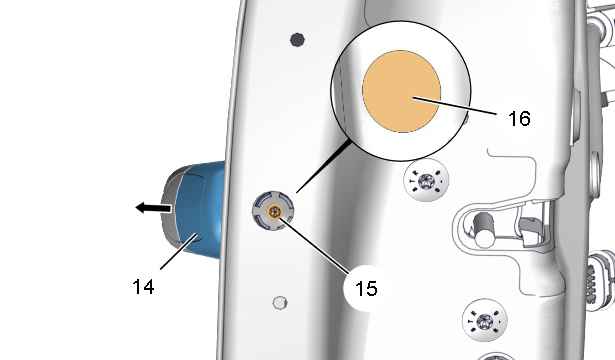

Рисунок : c4cs03tdВывести на весь экран
Отклейте ; Снимите : Уплотнительную прокладку (16).
Открутить : The fixing screw (15) of the rear door lock (14).
ПРИМЕЧАНИЕ : Не снимая болта (15).
Освободить ; Снимите : The rear door lock (14) (как показано стрелкой).
3.12. Наружная ручка открывания задней двери

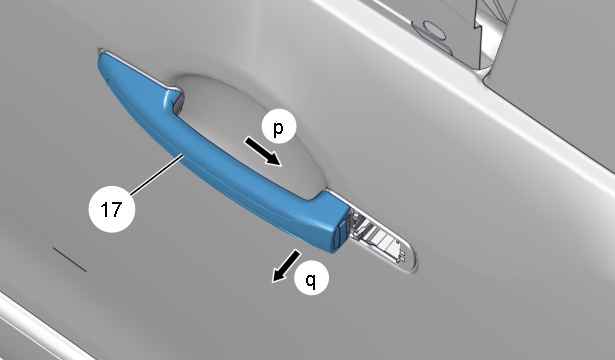

Рисунок : c4cs03udВывести на весь экран
Освободить : Освободите и снимите наружную ручку открывания задней двери (17) (в соответствии со стрелкой " p", "q ").
Снимите : The rear door exterior handle (17).

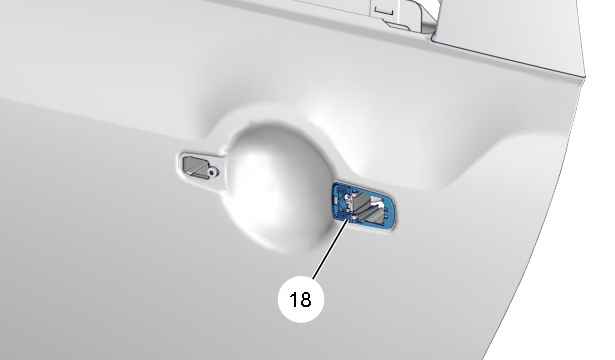

Рисунок : c4cs03vdВывести на весь экран
Снять прокладку (18).
3.13. Внутренняя ручка задней двери

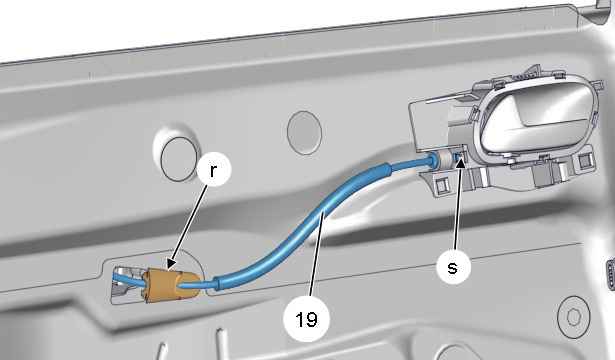

Рисунок : c4cs03wdВывести на весь экран
Освободить : Трос привода (19) (В "r").
Открепите стопор оболочки (19) (В "s").

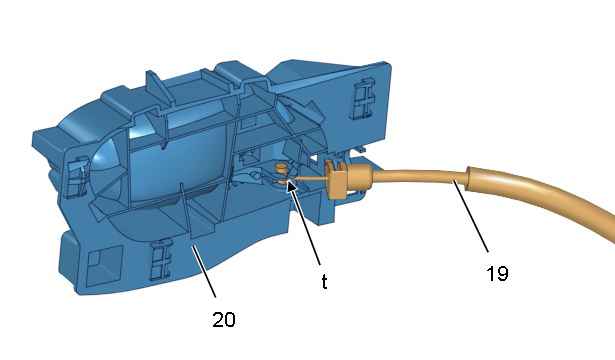

Рисунок : c4cs03xdВывести на весь экран
Вытащите конец троса управления (19) (В "t").
Снять внутреннюю ручку задней двери (20).
3.14. Механизм открывания задней двери
Рисунок : c4cs03ydВывести на весь экран

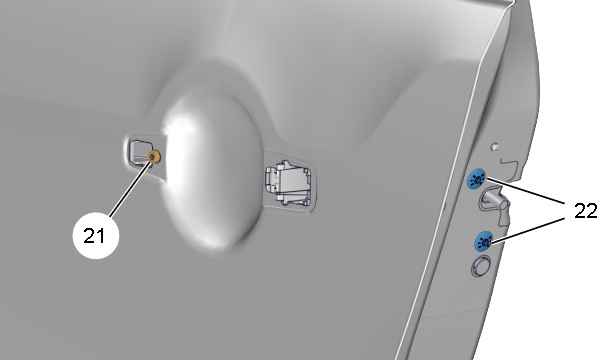

Отверните болт (21).
Снимите болты (22).

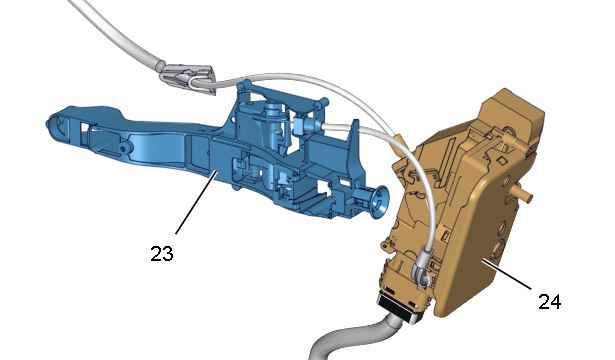

Рисунок : c4cs03zdВывести на весь экран
Освободите замок задней двери (24).
Disengage the rear door opening mechanism (23) via the door internal aperture.

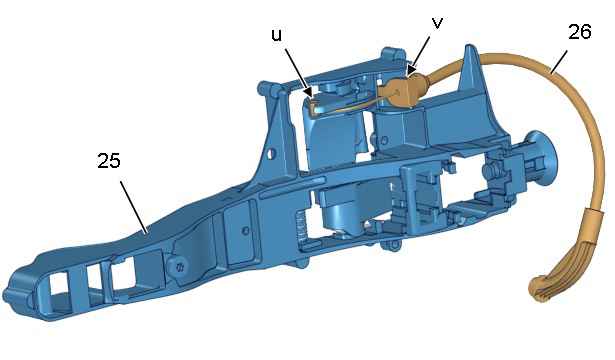

Рисунок : c4cs040dВывести на весь экран
Отсоедините крепление оплетки (В "v") .
Disengage the end of the control cable (26) from the rear door opening mechanism (25) (В "u").

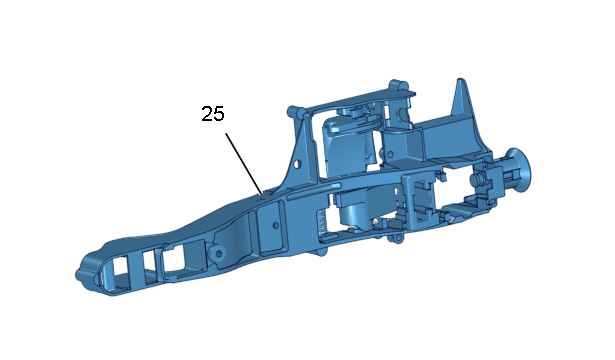

Рисунок : c4cs041dВывести на весь экран
Снимите : The rear door opening mechanism (25).
3.15. Замок задней двери

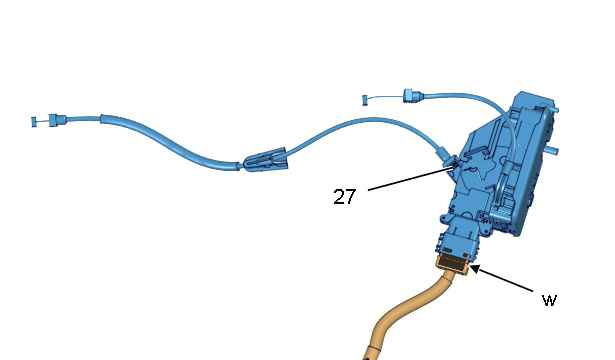

Рисунок : c4cs042dВывести на весь экран
Освободить замок задней двери (27) через внутреннее отверстие двери.
Отсоедините разъем (В "w").
Снять замок задней двери (27).
3.16. Door panel fixing bracket

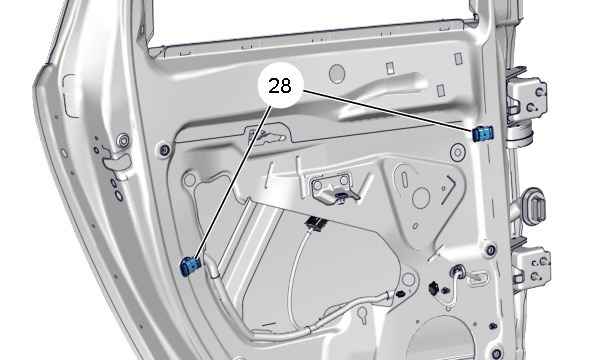

Рисунок : c4cs043dВывести на весь экран
Rotate the door panel bracket (28) a quarter turn.
Освободить ; Снимите : The door fixing bracket (28).
ПРИМЕЧАНИЕ : Операция выполняется симметрично.

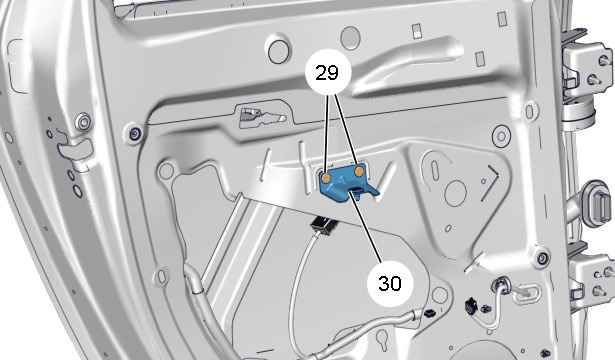

Рисунок : c4cs044dВывести на весь экран
ПРИМЕЧАНИЕ : Удалить штыри заклепок перед сверлением.
Высверлить заклепки (29) ; С помощью дрели со сверлом диаметром 6,5 мм.
Снять опору (30).
ПРИМЕЧАНИЕ : Пропылисосьте внутреннюю часть двери, чтобы удалить остатки заклепок.
3.17. Жгут проводов

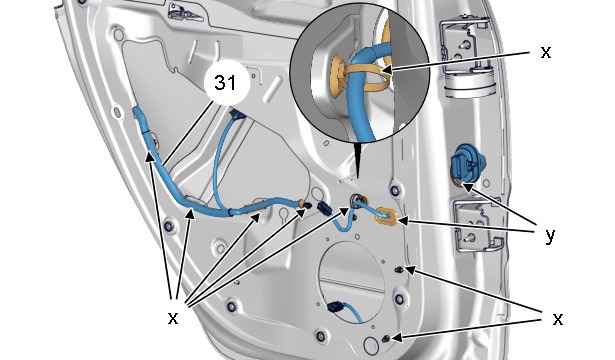

Рисунок : c4cs045dВывести на весь экран
Освободить :

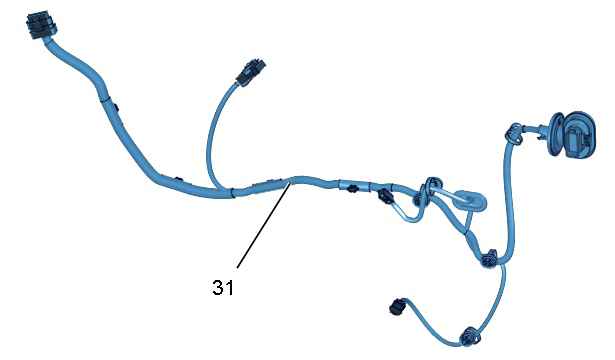

Рисунок : c4cs046dВывести на весь экран
Снимите жгут проводов задней двери (31).
3.18. Самоклеющаяся боковая накладка задней двери

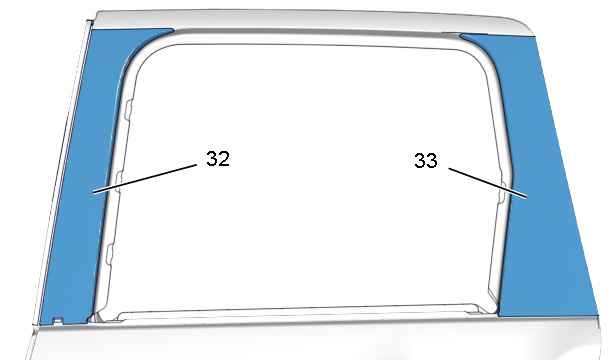

Рисунок : c4cs047dВывести на весь экран
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Отклейте - Снимите : Самоклеющуюся боковую накладку задней двери (32), (33).
3.19. Накладка боковины салона задней двери
Снимите накладку боковины салона задней двери .
4. Сборка
ОБЯЗАТЕЛЬНО : Replace brackets "x" that are damaged.
ОБЯЗАТЕЛЬНО : Систематически заменять : Фиксаторы "e" (Во время каждой замены).
ОБЯЗАТЕЛЬНО : Замените поврежденные крепежные скобы "n".
ОБЯЗАТЕЛЬНО : Проверьте состояние : Splash panel (11).
ОБЯЗАТЕЛЬНО : В случае разрыва установить новые уплотнения, которые должны быть установлены без складок и разрывов ; Необходима идеальная чистота посадочной поверхности на внутренней панели ; Прокатать роликом приклеиваемые поверхности ; Эти рекомендации необходимо выполнять для защиты от проникновения воды, пыли, шума.
Производить операции по сборке в порядке, обратном снятию.

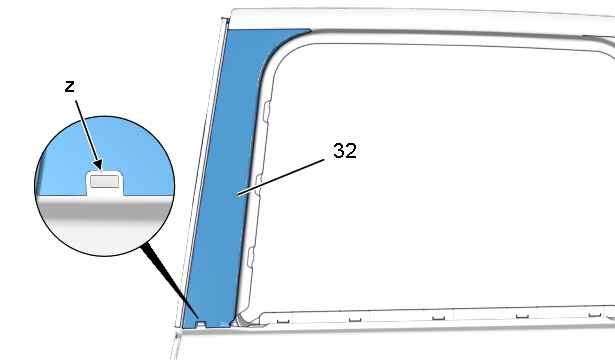

Рисунок : c4cs048dВывести на весь экран
Обезжирить поверхности для наклеивания ; С помощью обезжиривающего средства с индексом "J1".
Установить - Приклейте : Самоклеющуюся боковую накладку задней двери (32) ; С помощью выступа "z".
Рисунок : c4cs049dВывести на весь экран

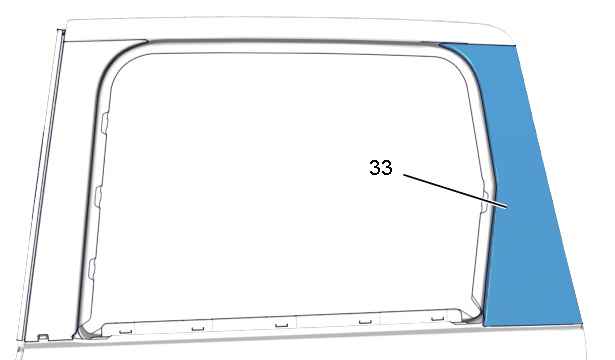

Обезжирить поверхности для наклеивания ; С помощью обезжиривающего средства с индексом "J1".
Установить - Приклейте : Самоклеющуюся боковую накладку задней двери (33).
Рисунок : c4cs04adВывести на весь экран

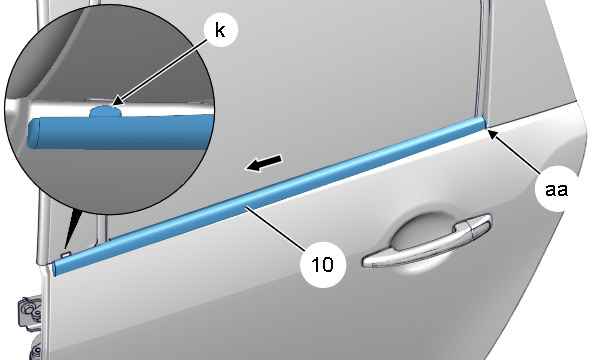

Установить : Задняя часть (Наружный нижний уплотнитель оконного проема двери (10)) (В "aa").
Progressively seat : Наружное нижнее уплотнение (10) (как показано стрелкой).
Закрепить в фиксаторах : Передняя часть (Наружный нижний уплотнитель оконного проема двери (10) (В "k").

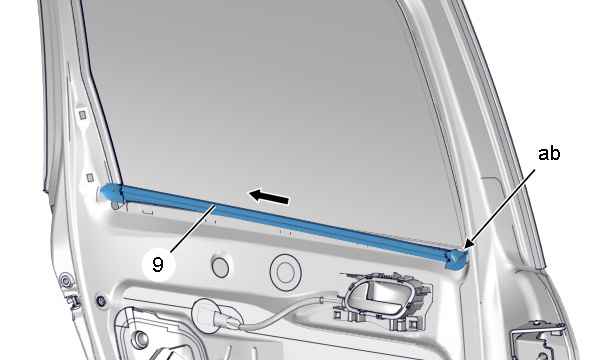

Рисунок : c4cs04bdВывести на весь экран
Установить : Передняя часть (Нижний уплотнитель внутренней части двери (9)) (В "ab").
Progressively seat : Нижний уплотнитель молдинга (9) (как показано стрелкой).

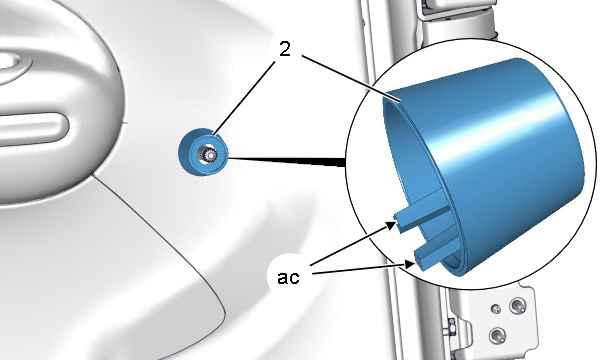

Рисунок : c4cs04cdВывести на весь экран
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Установить : Основание (2) ; С помощью выступов (В "ac").

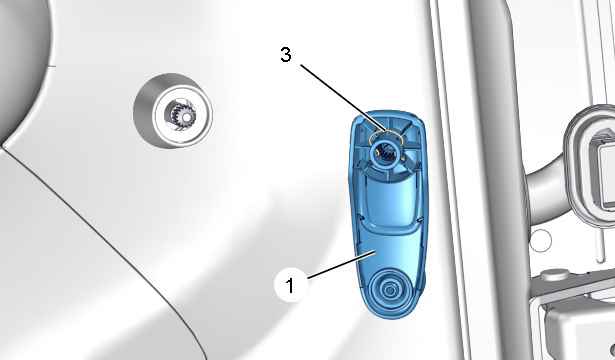

Рисунок : c4cs04ddВывести на весь экран
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Поднять стекло в максимально верхнее положение, убедившись, что оно до конца вошло в направляющий уплотнитель ; С помощью рукоятки (1).
Установить : Фиксатор (3).
Рисунок : c4cs04edВывести на весь экран
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Расположить : Ручку стеклоподъемника (1) (В "ad").
Refit the assembly of window winder handle (1) and clip (3), pushing fully in.
Моменты затяжки :
Проверьте функционирование различного оборудования.
5. Дополнительные операции
Установите заднюю дверь .
Проверьте функционирование различного оборудования.
