C3 PICASSO - B3BF0106P0 - Регулировка : Установка кузова на рабочую высоту

1. Инструмент

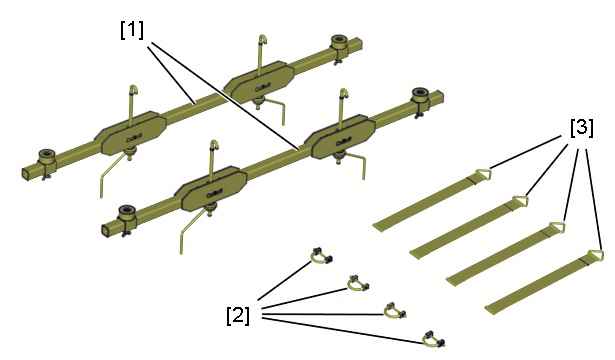

Рисунок : e5am0nbd

Метка	Название	Реферанс
[1]	Компрессор подвески	9511-T.A
[2]	Соединительная скоба	9511-T.C
[3]	Страховочные ремни	9511-T.B

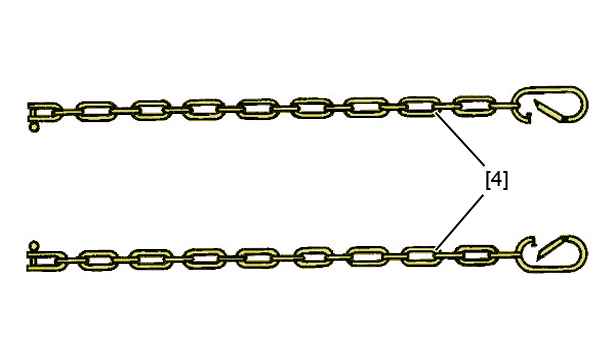

Рисунок : e5ap3ued

Метка	Название	Реферанс
[4]	Комплект из 2 строп	9511-T.D

2. Установка кузова на рабочую высоту

ВНИМАНИЕ : Проверка геометрических параметров переднего и заднего мостов, а также регулировка переднего моста должны производиться при строго определенном положении сжатия пружин подвески (рабочая высота кузова) на стенде для контроля мостов.

Проверить :

Соответствие норме шин и давления воздуха в них
Расположение передних колес по прямой линии

2.1. Передняя подвеска (H1)

Снимите защитный щиток под двигателем.

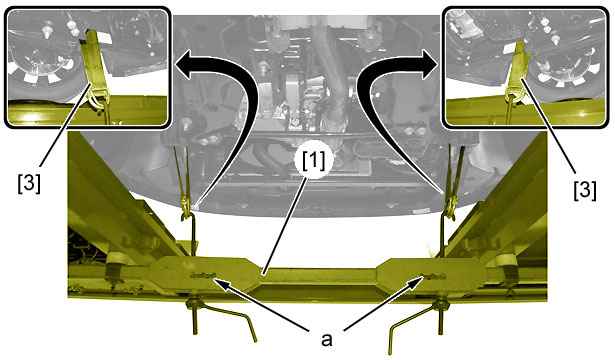

Рисунок : b3bf001d

Закрепить ремни [3] с их скобами [2] на удлинителях подрамника.

Установите компрессор подвески [ 1].

Отрегулируйте длину ( "a") ремней так, чтобы они занимали наиболее вертикальное положение при их натяжении.

Сожмите подвеску таким образом, чтобы получить справа и слева высоту передней части кузова "H1"

ВНИМАНИЕ : При измерении рабочей высоты кузова "H1" учитывайте высоту поворотных плит.

2.2. Задняя подвеска (H2)

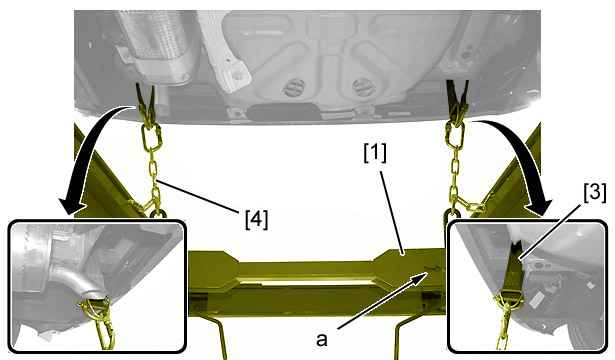

Рисунок : b3bf004d

Вставьте ремней [3], имеющих скобы [2] вокруг креплений , на корпус абсорбера энергии ударов .

Вставьте стропы [4] в кольца [2].

Установите компрессор подвески [ 1].

Отрегулируйте длину ("a") ремней так, чтобы стропы занимали наиболее вертикальное положение при их натяжении.

Сожмите подвеску таким образом, чтобы получить справа и слева высоту задней части кузова "H2"

ВНИМАНИЕ : При измерении рабочей высоты кузова "H2" учитывайте высоту поворотных плит.

Убедитесь, что высота "H1", измеренная ранее на передней части кузова, не изменилась.
