| Рисунок : e5ap30wd | ;){kind=small} |

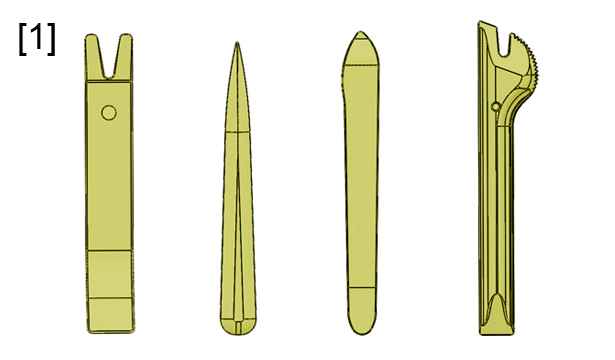

[1] Приспособления для снятия обивки (-).1350.
Отсоедините аккумуляторную
батарею
.
.Снимите :
ВНИМАНИЕ :
Перед снятием : Отметить прокладку электрического жгута .
ВНИМАНИЕ :
Разблокировать электрические разъемы перед их отключением. При
подключении соблюдать прокладку и крепление электрических жгутов.
ВНИМАНИЕ :
Отключить электрические жгуты, не прилагая усилий ни к электрическим
жгутам, ни к электрическим разъемам (Запрещается тянуть за электрические
жгуты).
 | |
| Рисунок : c4bg05rd | ;){kind=small} |

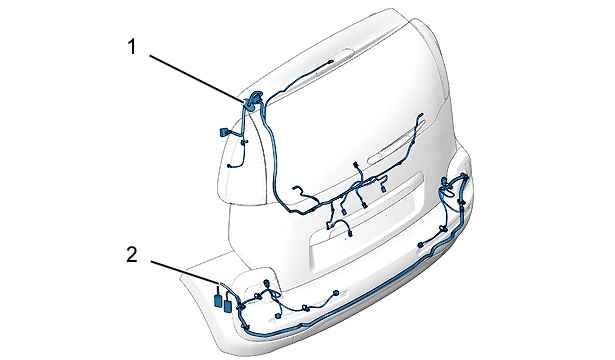

Снимите : Жгуты проводов (1), (2).
ВНИМАНИЕ :
Систематически заменять : Ленточные фиксаторы жгутов проводов ;
Поврежденные фиксаторы.
ВНИМАНИЕ :
Установить электрические жгуты (1), (2) в соответствии с прокладкой,
отмеченной перед их снятием.
Установить : Жгуты проводов (1), (2).
Подсоединить :
- Фиксаторы электрических жгутов (1), (2)
- Ленточные фиксаторы жгутов проводов (1), (2)
Подсоедините : электрические разъемы электрических
жгутов (1), (2).
Установка производится в порядке,
обратном снятию.
Снова подсоедините
аккумуляторную батарею.
Проверьте функционирование
электрооборудования.
