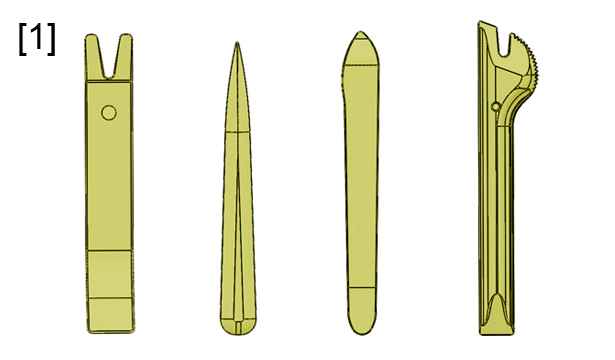

Рисунок : e5ap30wd |
[1] Шпатели для открепления (-).1350.
Откройте дверь багажного отделения.
Отсоединить аккумуляторную
батарею .

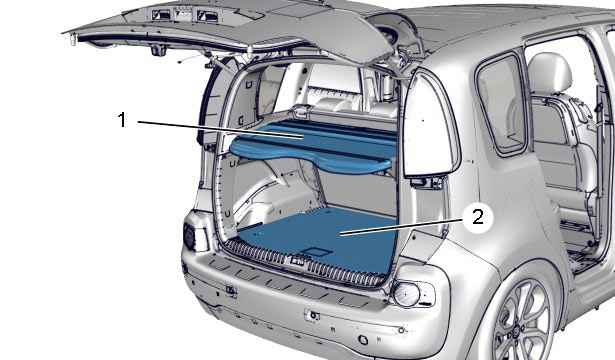

Рисунок : c4bg058d |
Снять :
- Заднюю полку (1)
- Панель пола (2)

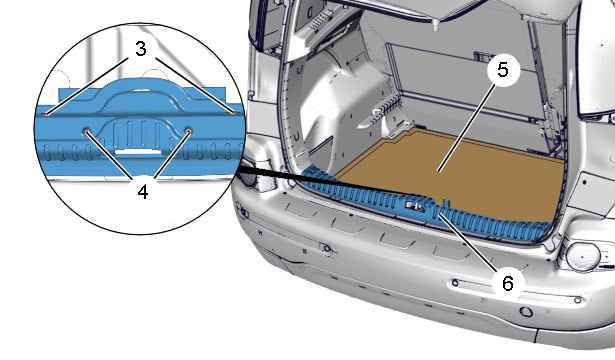

Рисунок : c4bg059d |
Снять уплотнение багажника (частично).
Снять :
- Коврик багажника (5)
- 2 заклепки (3)
- 2 болтов (4)
- Отделку проема багажника (6)

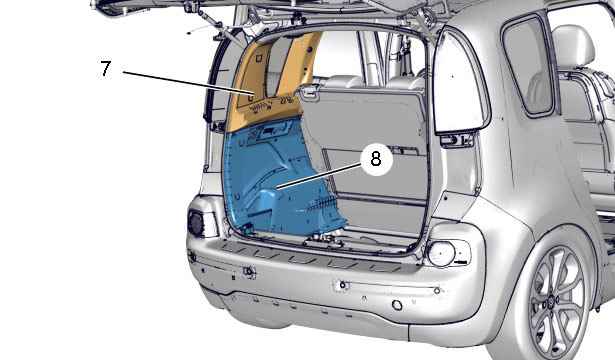

Рисунок : c4bg05ad |
Откинуть спинку или спинки заднего сиденья.
Снимите уплотнитель двери : Задний левый (частично).
Снять (С левой стороны) :

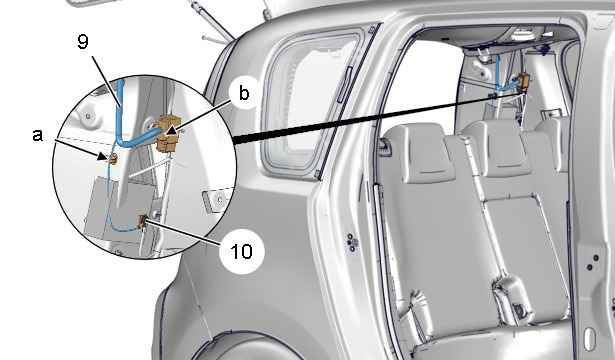

Рисунок : c4bg05bd |
Снять болт соединения с "массой" (10).
Отсоедините
разъем (В "b").
Освободить электрический жгут (В
"a") ; С помощью приспособления [1].
Отодвинуть :
Жгут проводов задней двери (9).

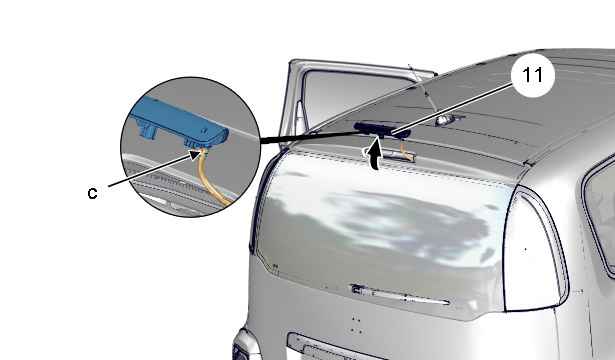

Рисунок : c4bg05cd |
Открепите 3-й фонарь стоп-сигнала (11) (как показано
стрелкой) ; С помощью приспособления [1].
Отсоедините
: Разъём 3-его стоп-сигнала .
Отсоедините трубку
стеклоомывателя (В "c").
Снимите 3-й фонарь
стоп-сигнала (11).

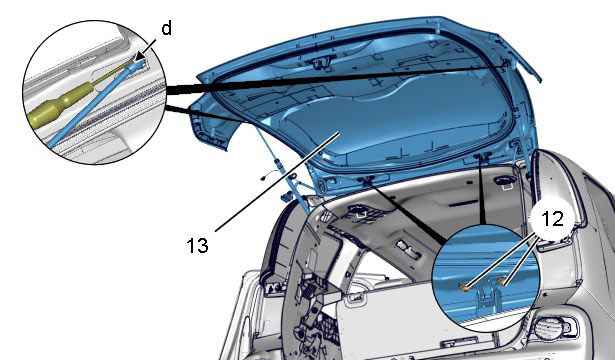

Рисунок : c4bg05dd |
ПРИМЕЧАНИЕ : Для
продолжения операций требуется два работника.
Снимите болты (12).
Отсоединить :
Телескопическую стойку задней двери (В "d") ; С помощью маленькой
отвертки.
Снимите заднюю лверь (13).
Установить :
- Крышку багажника (13)
- болтов (12) ; Осуществить предварительную затяжку моментом 0,6 дН.м
- Телескопическую стойку задней двери
Установить : Болт массы (10).
Подключите
разъем (В "b").
Закрепите жгут проводов (В "a").
Подключить аккумуляторную батарею.
Закрыть дверь багажного отделения .
Отрегулируйте зазоры и
выравнивания ; С помощью болтов (12).
При необходимости : Регулировка задней двери
завершается регулированием фиксатора заднего стекла .
Откройте дверь
багажного отделения.
Затяните гайки (12) моментом
1,5 дН.м.
Установка производится в порядке,
обратном снятию.
Проверьте функционирование
электрооборудования.
