ВНИМАНИЕ : Разблокировать и отключить : Разъемы ; При подключении следить за правильной установкой и креплением электрических жгутов.
ВНИМАНИЕ :
Отсоединение разъемов должно осуществляться без вынимания жгутов
проводов из разъемов (Запрещается тянуть за электрические жгуты).
Рисунок : e5ap30wd |

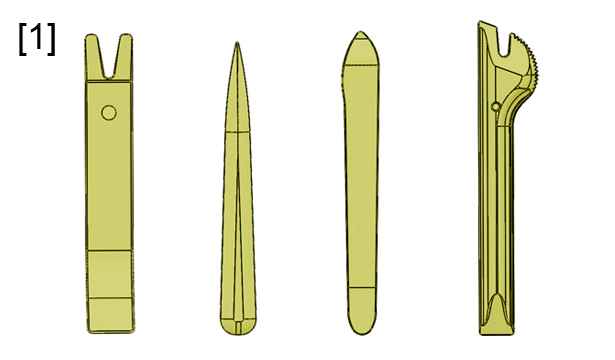

[1] Приспособления для снятия обивки (-).1350.
Отсоедините аккумуляторную батарею .
Рисунок : c5fg037d |
Открепите крепление (В "a").
Освободить - Снимите : Воздушный коллектор (1).
Рисунок : c5fg038d |
Открепите крепление (В "b").
Освободить - Снимите : Воздушные трубки (2), (3).
Рисунок : c5jg010d |
Освободить : Жгут проводов (В "c").
Отключите разъемы (В "d").
Снимите болты (4), (5).
Рисунок : c5jg011d |
Освободить : Подушка безопасности пассажира (6) (В "e") (как показано стрелкой).
Снимите подушку безопасности пассажира (6).
ОБЯЗАТЕЛЬНО : Выполните процедуру разрушения пиротехнических элементов .
ВНИМАНИЕ : Убедиться перед установкой подушки безопасности в правильности крепления разъемов на устройстве поджига.
Установка производится в порядке, обратном снятию.
Затяните :
- Болты (4), (13), момент затяжки 0,8 н.м
- Болты (5), (14), момент затяжки 0,8 н.м
Снова подсоедините аккумуляторную батарею.
ОБЯЗАТЕЛЬНО : Выполнить процедуру включения системы подушек безопасности .
Включить зажигание (при заглушенном двигателе).
Проверьте функционирование сигнализатора подушки безопасности на панели приборов.
ПРИМЕЧАНИЕ : Визуальный сигнализатор включается на 6 - 8 секунд, затем выключается.
Если сигнализатор остается включенным, считать коды ошибок.
Проверьте функционирование электрооборудования.
