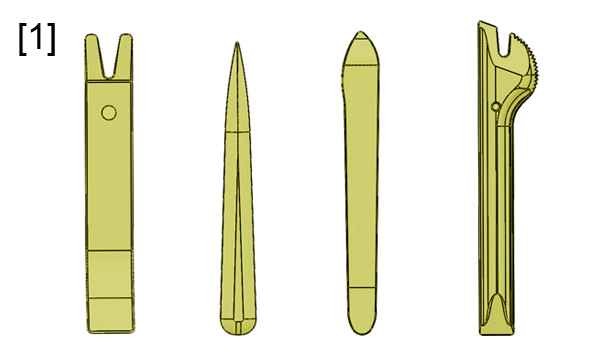

[1] Демонтажный инструмент (-).1350.
Отсоедините аккумуляторную батарею
.
.Снимите :
Максимально сдвинуть назад передние сиденья.
 | |
| Рисунок : c5fg04ed | ;){kind=small} |
Открепить панель отделки ((1)) (В "a") ; С помощью приспособления [1].
Снимите гарнитуру (1).
 | |
| Рисунок : c5fg04fd | ;){kind=small} |

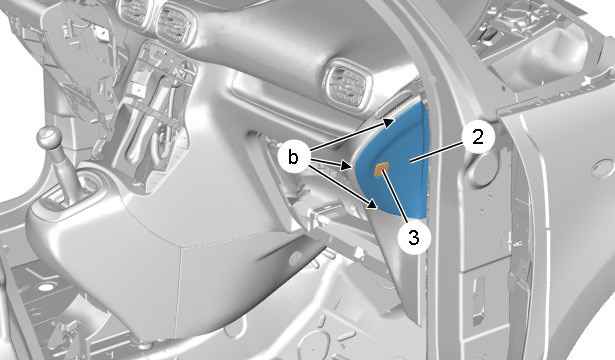

Открепить панель отделки ((2)) (В "b") ; С помощью приспособления [1].
Освободить обивку (2).
Отсоедините : Разъем выключателя отключения подушки безопасности переденего пассажира (3).
Снимите гарнитуру (2).
 | |
| Рисунок : c5fg04gd | ;){kind=small} |

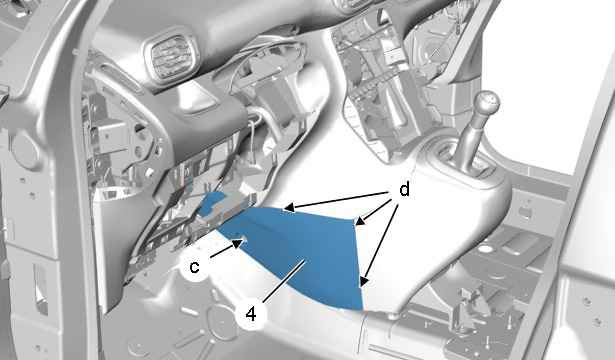

ПРИМЕЧАНИЕ : Следующие операции выполняются симметрично с обеих сторон автомобиля.
Освободить (В "c") ; С помощью приспособления [1].
Освободить ; Снимите гарнитуру (4) (В "d").
 | |
| Рисунок : c5fg04hd | ;){kind=small} |

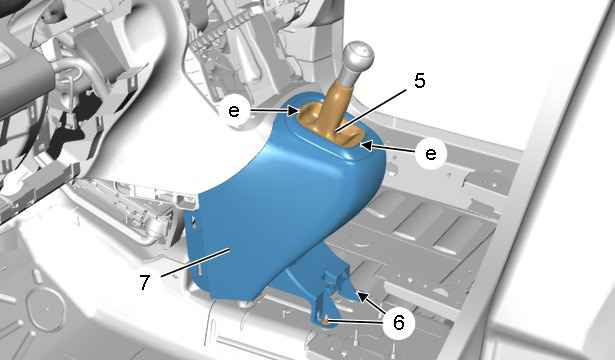

Освободить ; Освободить : Ребристый чехол привода переключения передач (5) (В "e") ; С помощью приспособления [1].
Снимите гайки (6) : Отделка (7).
 | |
| Рисунок : c5fg04id | ;){kind=small} |

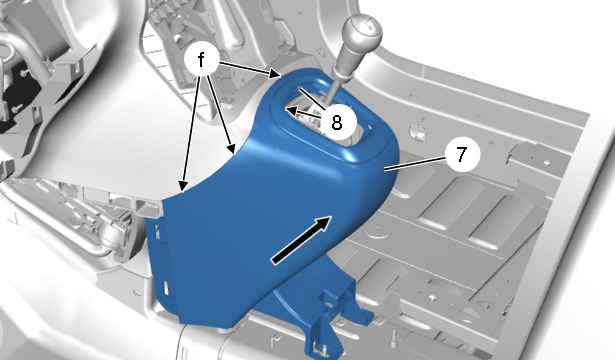

Снимите болты (8).
Освободить из фиксаторов, затем снять отделку (7) (В "f") (потянуть на себя).
Снимите гарнитуру (7) (как показано стрелкой).
 | |
| Рисунок : c5fg04jd | ;){kind=small} |

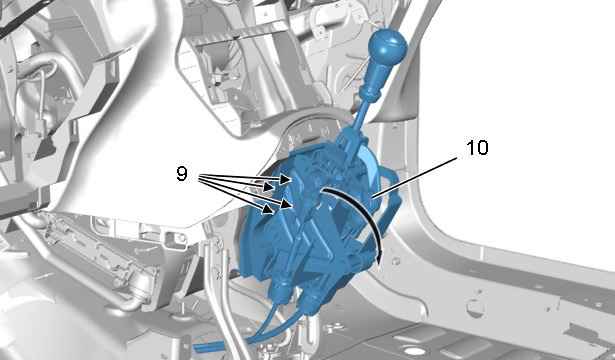

Снимите гайки (9).
Снимите узел : Управление коробкой передач (как показано стрелкой).
 | |
| Рисунок : c5fg04kd | ;){kind=small} |
Освободить ; Disengage the control (16) ; При помощи тонкой отвертки.
Отсоедините ; Снимите : Привод (16).
Снять болты (12) панели управления (11).
Освободить ; Освободить : Диагностический разъем (15).
Снять болты (13), (17) панели управления (11) (Операция выполняется симметрично).
 | |
| Рисунок : c5fg04ld | ;){kind=small} |

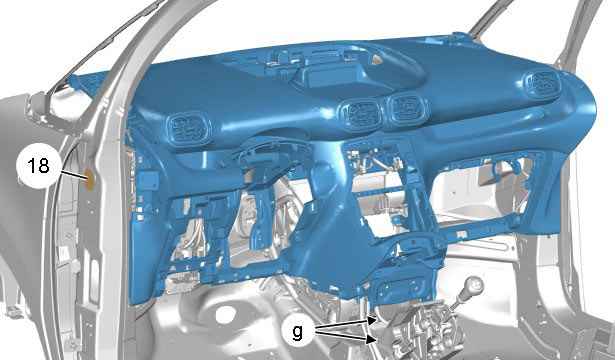

Снять крышку (18) (Операция выполняется симметрично).
Снимите : Массовые болты (В "g").
Отключите разъемы : Централизованного блока управления .
. | |
| Рисунок : c5fg04md | ;){kind=small} |

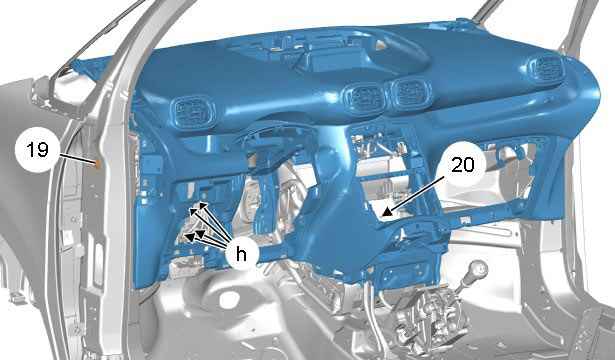

ВНИМАНИЕ : Не закрывайте дверь водителя, если болт (19) отвернут (Риск повреждения двери).
Отсоедините : Отключите разъемы : Интеллектуальный коммутационный блок (В "h").
Отвернуть болт (19) (Операция выполняется симметрично).
Отсоедините : Разъемы автомагнитолы (20) ; При помощи тонкой отвертки (в зависимости от комплектации).
Освободить электрический жгут.
 | |
| Рисунок : c5fg04nd | ;){kind=small} |

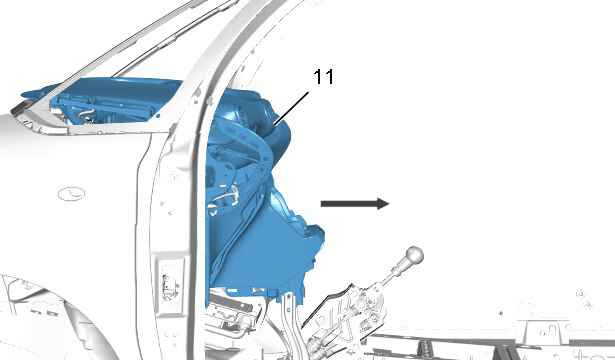

ПРИМЕЧАНИЕ : Следующую операцию должны выполнять 2 механика.
Освободить панель управления (11) (как показано стрелкой) (Осторожно).
ВНИМАНИЕ : Снять панель управления и аккуратно расположить ее на столе ; Разместить на защитной пленке.
Снимите панель приборов (11) через дверь водителя (Осторожно).
ОБЯЗАТЕЛЬНО : Обязательно заменять неисправные крепления.
Установка производится в порядке, обратном снятию. .
Затяните : :
- Гайки (6) с моментом 0,8 дНм
- Болты (12), момент затяжки 0,8 н.м
- Болты (13), (14), (17), момент затяжки 2 н.м
- Болт (19) с моментом 2 дНм
Снова подсоедините аккумуляторную батарею.
Проверьте функционирование электрооборудования.
Провести тест-драйв.
