Рисунок : e5ap2ynd |
[1] приспособление для блокировки ступицы (-).0606-AY.
Рисунок : e5ap2tmd |

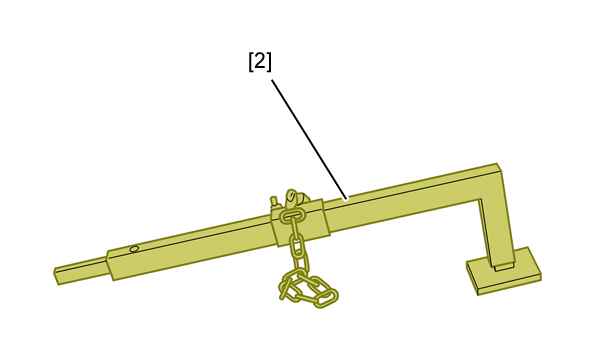

[2] Рычаг для разъединения шаровых опор поворотного кулака
(-).0622.
Рисунок : e5ap2yqd |

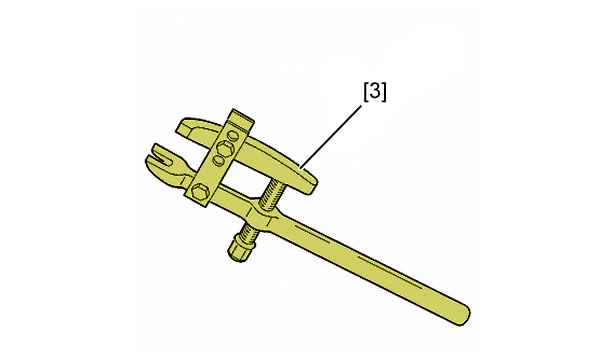

[3] съемник шаровой опоры (-).0903-AF.
Поднимите и зафиксируйте автомобиль с помощью
тормозного башмака так, чтобы передние колеса были вывешены.
Снять передние колеса.

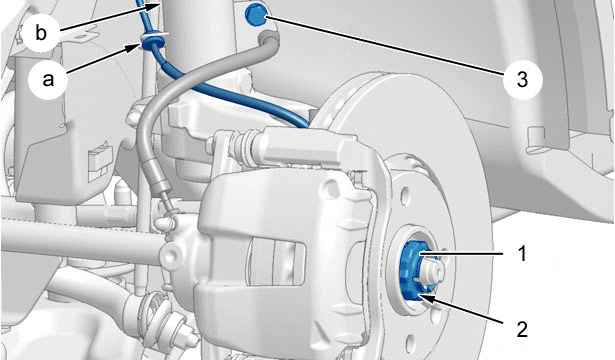

Рисунок : b3fm0j0d |
Снять :
- Крышку гайки приводного вала (1)
- Гайка приводного вала (2) ; С помощью приспособления [1]
- Гайку крепления тормозного шланга (3)
Открепите жгут проводов датчика скорости колеса
(в "a", "b").
Рисунок : b3fp7lgd |

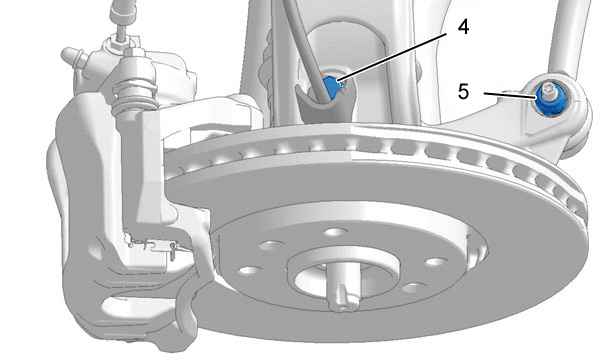

Снять :
- Крепление (4) датчика скорости колеса
- Датчика скорости колеса
- Гайку наконечника рулевой тяги (5)
Отсоединить : Шаровую опору рулевой тяги ; С помощью
съемника [3].
Рисунок : b2fp06rd |

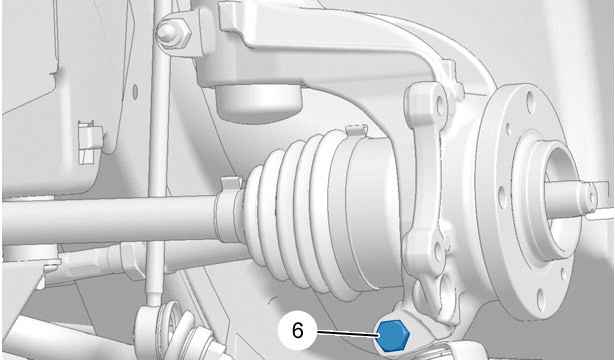

Снимите болт крепления (6) шаровой опоры нижнего рычага на
поворотном кулаке .
ПРИМЕЧАНИЕ : Будьте осторожны, чтобы не разорвать
ребристый защитный чехол шаровой опоры цепью приспособления [2].
Выньте шаровую опору нижнего рычага поворотного кулака
; С помощью приспособления [2].
ПРИМЕЧАНИЕ : При высвобождении поворотного кулака
удерживать полуось в дифференциале.
Выньте поворотный кулак из приводного вала.
Рисунок : b3bp1csd |

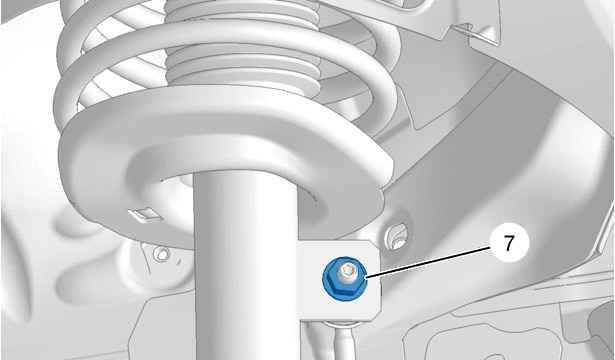

Снимите гайку тяги стабилизатора поперечной устойчивости
(7).
Отодвинуть тягу стабилизатора поперечной
устойчивости.
Рисунок : b3bp1ctd |

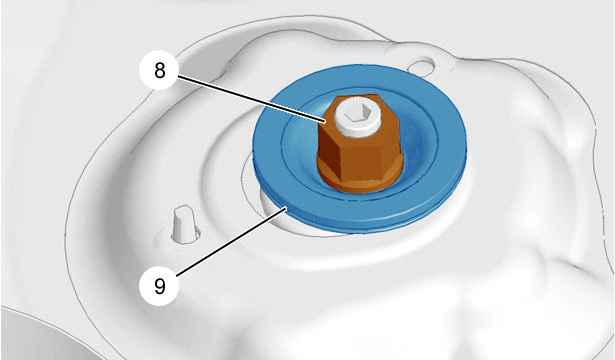

Снять :
- Гайку (8)
- Чашка (9)
Снять несущий элемент.
ПРИМЕЧАНИЕ :
Замените гайки Nylstop новыми гайками.
ВНИМАНИЕ :
Соблюдайте требуемые моменты затяжки.
Моменты затяжки :
Рисунок : b3bm07qd |
Вставьте несущий элемент в колесную арку .
ПРИМЕЧАНИЕ :

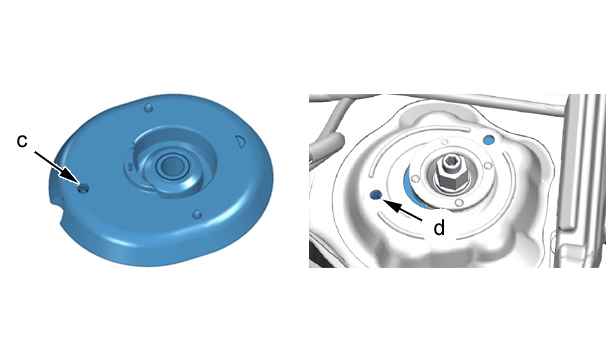

Убедитесь, что внутренний диаметр верхней чашки амортизатора (в зоне
"c") выровнен относительно кузова (в "d").
Рисунок : b3bm07rd |

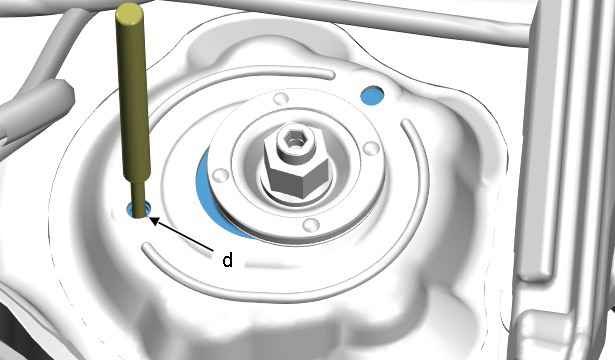

Чтобы зафиксировать неподвижно верхнюю чашку амортизатора,
во время затягивания гайки (8) вставьте палец (типа выколотки) (в
"d").
ПРИМЕЧАНИЕ
: Нанести смазку Syntheso GLK1 на тарелку (9) (со стороны кузова).
Установить :
- Чашка (9)
- Гайку (8)
Вставьте приводной вала в поворотный кулак .
ПРИМЕЧАНИЕ : При
обратной установке нижнего рычага на поворотный кулак убедитесь, что
защитный ребристый чехол шаровой опоры находится в хорошем состоянии.
Очистить стержень шаровой опоры, переместить резиновый
защитный колпак сверху вниз, чтобы проверить его эластичность,
установить защитный колпак, чтобы он был максимально растянут.
Вставить шаровую опору нижнего рычага в поворотный кулак,
не забыв про защитный элемент шаровой опоры, который должен быть
правильно установлен (метка indexeur ).
Установить
:
- Болт (6)
- Гайку (7)
- Передний тормозной диск
- Гайку (5)
- Датчика скорости колеса
- Болт (4)
- Жгут проводов датчика скорости колеса (в "a", "b")
- Гайку (3)
- Гайку (2)
- Крышку гайки приводного вала (1)
- Решетку воздухозаборника
- Передние колеса
Опустить автомобиль на пол.
Затянуть
колесные болты.
