| Рисунок : e5ap30wd | ;){kind=small} |

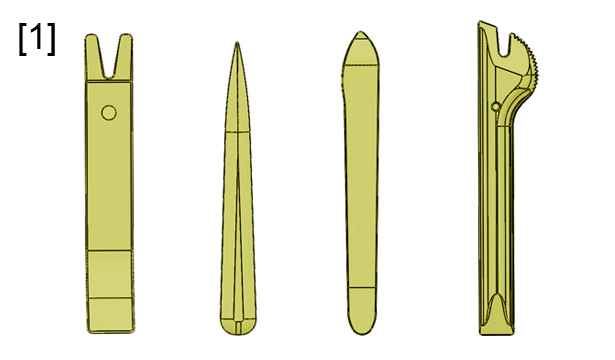

[1] Приспособления для снятия обивки (-).1350.
 | |
| Рисунок : e5ap363d | ;){kind=small} |

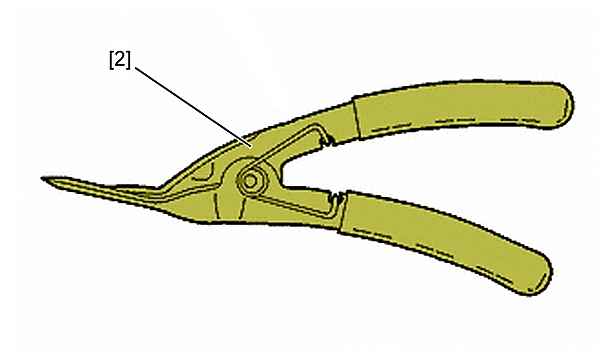

[2] Съемник для пластмассовых фиксаторов (-).1311.
 | |
| Рисунок : c4cs02fd | ;){kind=small} |

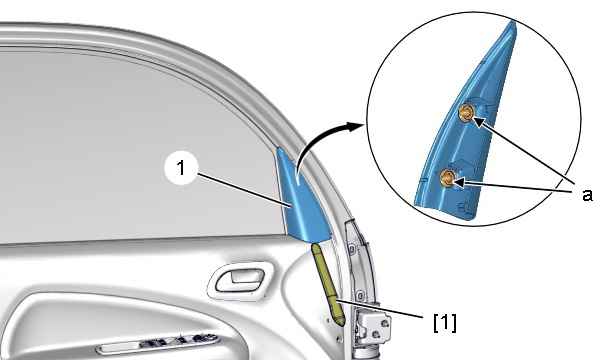

Открепить крышку (1) (В "a") ; С помощью приспособления [1].
Снять крышку (1).
 | |
| Рисунок : c4cs02gd | ;){kind=small} |

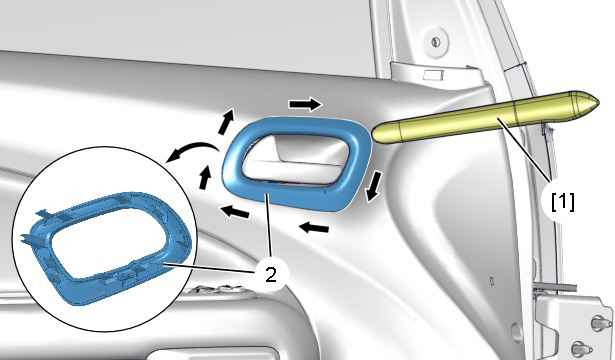

Освободить
декоративную накладку внутренней ручки передней двери (2) ; С помощью
приспособления [1] (как показано стрелкой).
Remove the inner door handle finisher (Передние) (2).
 | |
| Рисунок : c4cs02hd | ;){kind=small} |

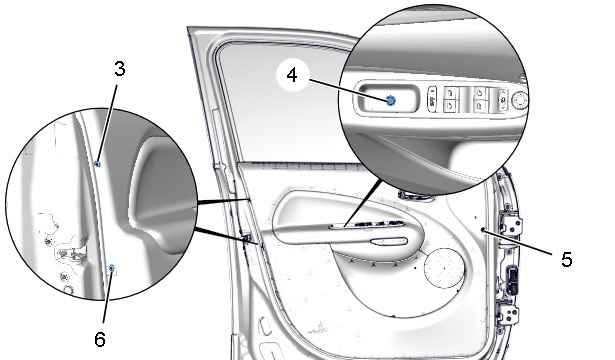

Снимите болты (3), (6), (4), (5).
 | |
| Рисунок : c4cs02id | ;){kind=small} |
Освободить : Панель двери (7) (Передние) (В "b") ; С помощью приспособления [2].
Освободить : Панель двери (7) (Передние).
 | |
| Рисунок : c4cs02jd | ;){kind=small} |

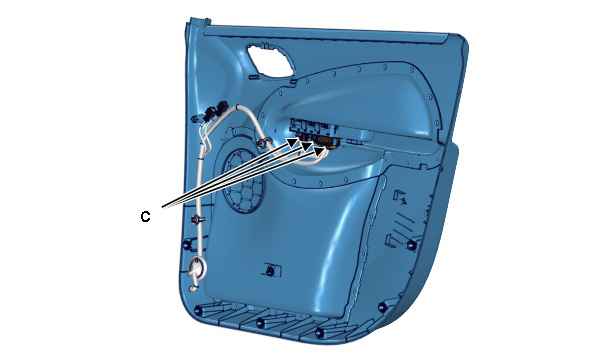

Отключите разъемы (В "c").
 | |

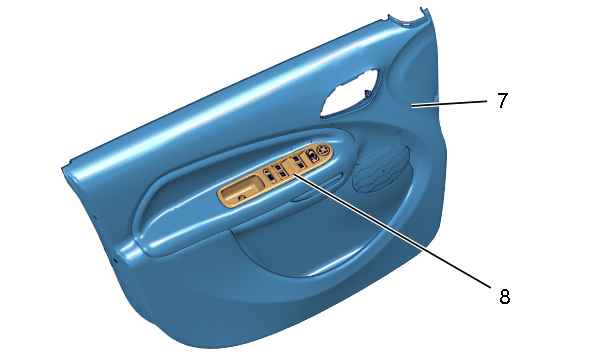

| Рисунок : c4cs02kd | ;){kind=small} |
Снять блок : Front door panel (7)/The electric control panel (8).
ПРИМЕЧАНИЕ : Снимите : Панель двери (7) (Передние) (Предварительно).
 | |
| Рисунок : c4cs02ld | ;){kind=small} |

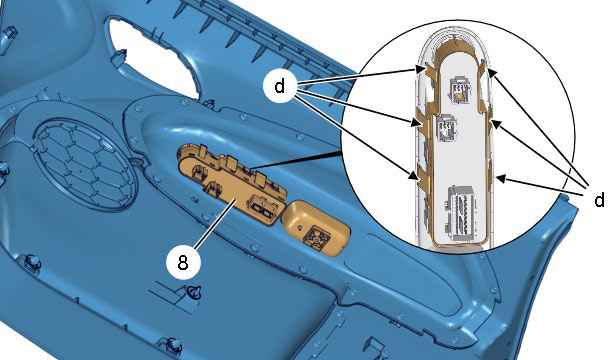

Push in at "d" ; Освободить - Снимите : Пульт электроуправления (8).
 | |
| Рисунок : c4cs02md | ;){kind=small} |

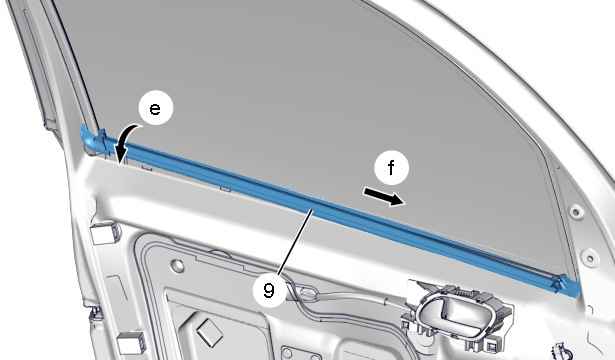

Снять : Задняя часть (Нижний уплотнитель внутренней части двери (9)) (В "e").
Снять : Нижний уплотнитель молдинга (9) (постепенно) (в соответствии со стрелкой " f ").
Снимите : Нижний уплотнитель молдинга (9).
 | |
| Рисунок : c4cs02nd | ;){kind=small} |

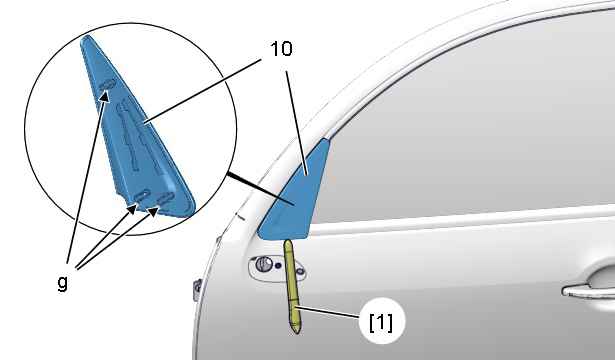

Открепить крышку (10) (В "g") ; С помощью приспособления [1].
Снять крышку (10).
 | |
| Рисунок : c4cs02od | ;){kind=small} |

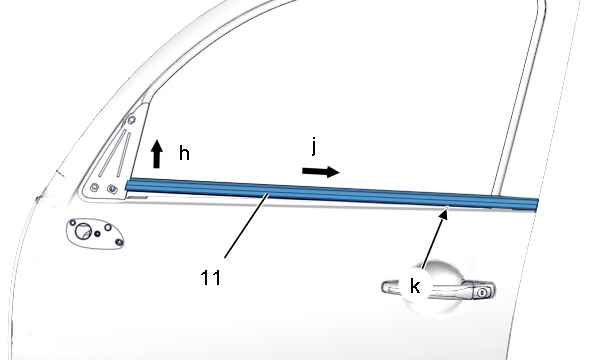

Снять : Передняя часть (Наружный нижний уплотнитель оконного проема двери (11)) (В "h").
Progressively dislodge the weatherstrip (11) up to 4/5 of its length (В "k") (в соответствии со стрелкой " j ").
 | |
| Рисунок : c4cs02pd | ;){kind=small} |
Освободить : Задняя часть (Наружный нижний уплотнитель оконного проема двери (11)) (В "l") ; С помощью приспособления [1].
Снимите : Наружное нижнее уплотнение (11).
 | |

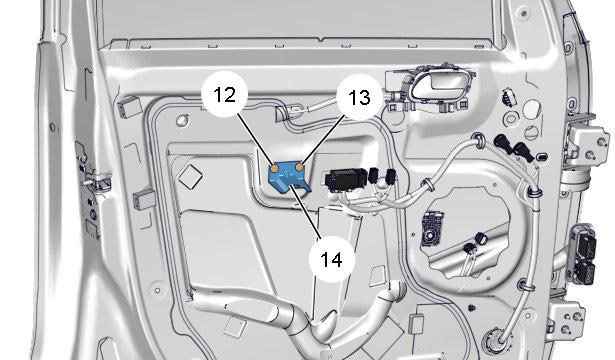

| Рисунок : c4cs02qd | ;){kind=small} |
ПРИМЕЧАНИЕ : Удалить штыри заклепок перед сверлением.
Высверлить заклепки (12), (13) ; С помощью дрели со сверлом диаметром 6,5 мм.
Снять опору (14).
ПРИМЕЧАНИЕ : Пропылисосьте внутреннюю часть двери, чтобы удалить остатки заклепок.
 | |
| Рисунок : c4cs02rd | ;){kind=small} |

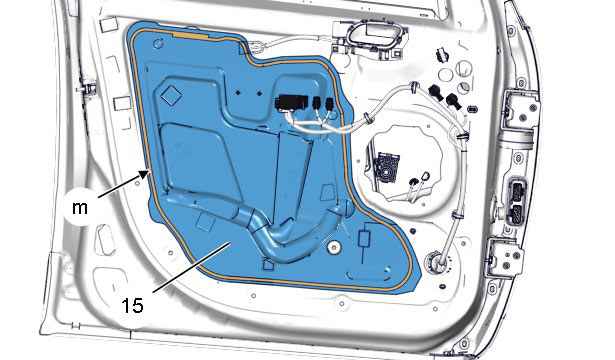

Вырежьте : The splash panel seal (Передняя дверь (15)) (В "m") ; С помощью приспособления [1].
Снимите : Уплотнительную пластину двери (15).
Снимите : Накладку боковины кузова
.
. | |

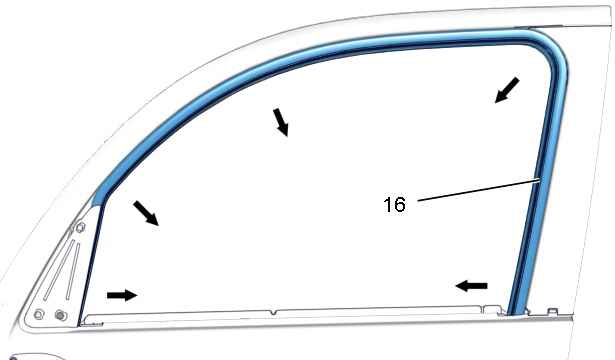

| Рисунок : c4cs02sd | ;){kind=small} |
Снять : The glass slide seal (16) (как показано стрелками).
Снимите : The glass slide seal (16).
 | |
| Рисунок : c4cs02td | ;){kind=small} |

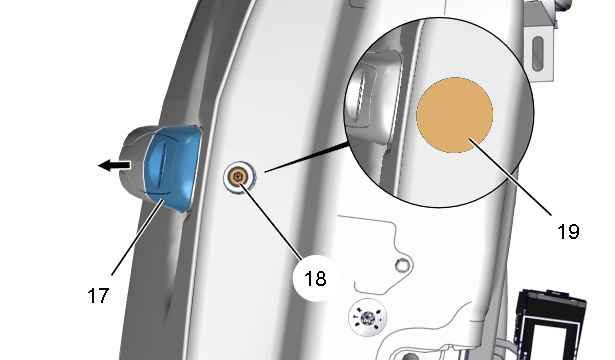

Отклейте ; Снимите : Уплотнительную прокладку (19).
Отверните болт крепления (18) замка передней двери (17).
ПРИМЕЧАНИЕ : Не снимая болта (18) : Освободить ; Снимите блокиратор передней двери (17) (как показано стрелкой).
 | |
| Рисунок : c4cs02ud | ;){kind=small} |

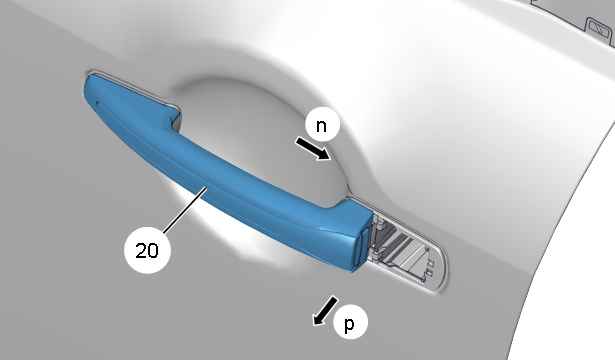

Освободить : Наружную ручку (Передняя дверь (20)) (в соответствии со стрелкой " n", "p ").
Снимите наружную ручку передней двери (20).
 | |

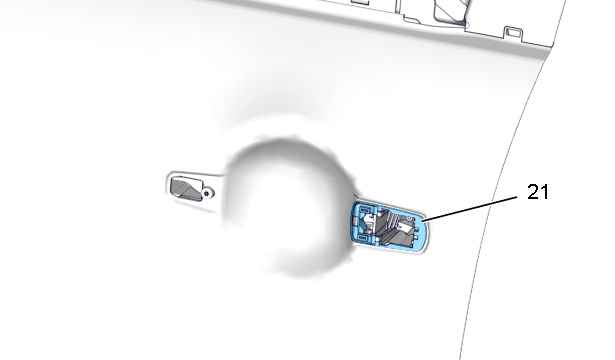

| Рисунок : c4cs02vd | ;){kind=small} |
Снять прокладку (21).
 | |

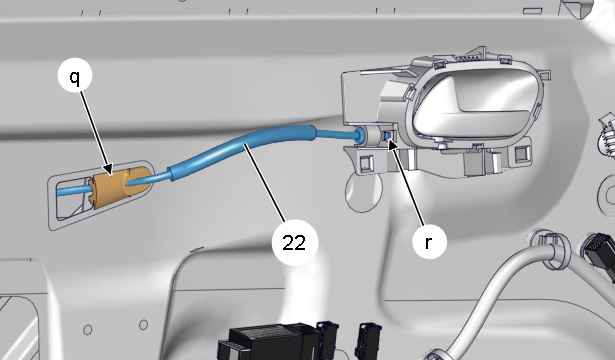

| Рисунок : c4cs02wd | ;){kind=small} |
Вынуть трос привода (22) в "q".
Открепите стопор оболочки (22) (В "r").
 | |

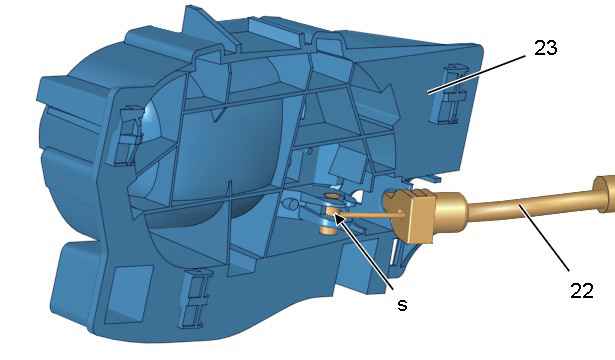

| Рисунок : c4cs02xd | ;){kind=small} |
Вытащите конец троса управления (22) (В "s").
Снимите ручку открывания изнутри передней двери (23).
 | |

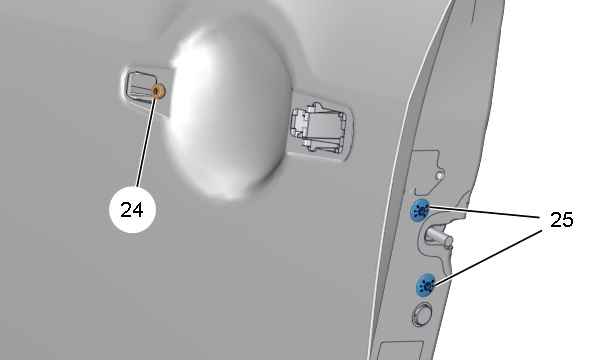

| Рисунок : c4cs02yd | ;){kind=small} |
Отвинтите болт (24).
Снимите болты (25).
 | |
| Рисунок : c4cs02zd | ;){kind=small} |

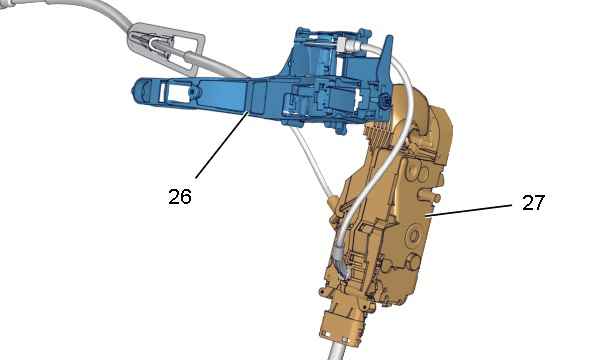

Освободите замок передней двери (27).
Выньте механизм открывания передней двери (26) через внутреннее отверстие двери .
 | |
| Рисунок : c4cs030d | ;){kind=small} |

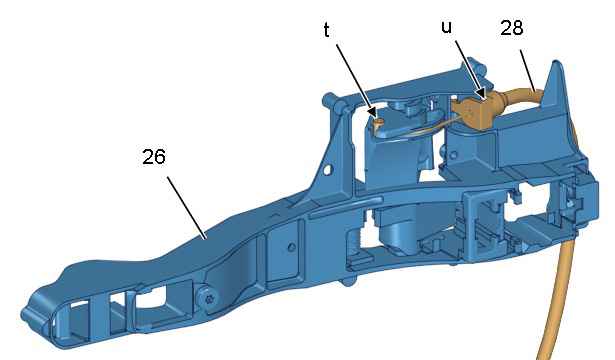

Открепите стопор оболочки (В "u").
Выньте конец троса привода (28) механизма открывания передней двери (26) (В "t").
 | |
| Рисунок : c4cs031d | ;){kind=small} |

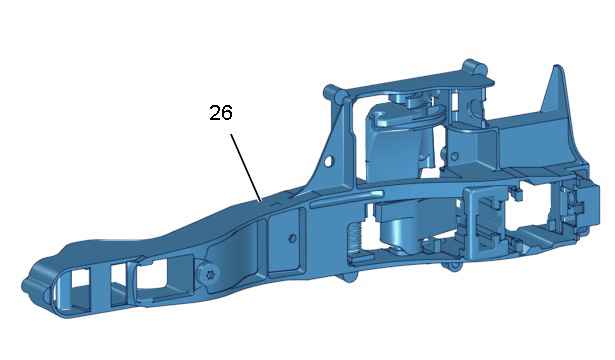

Снимите механизм открывания передней двери (26).
 | |
| Рисунок : c4cs032d | ;){kind=small} |

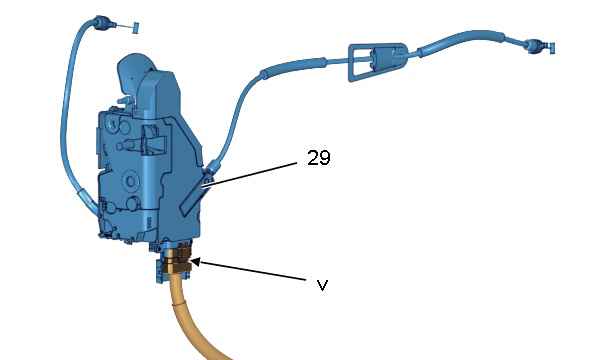

Выньте замок передней двери (29) через внутреннее отверстие передней двери .
Отсоедините разъем (В "v").
Снимите замок передней двери (29).
 | |

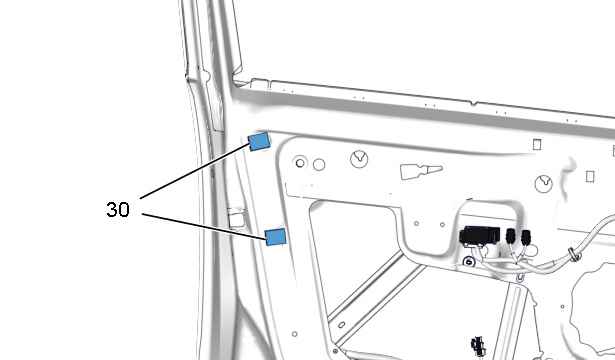

| Рисунок : c4cs033d | ;){kind=small} |
Rotate the door panel bracket (30) a quarter turn.
Освободить - Снимите : The door fixing bracket (30).
ПРИМЕЧАНИЕ : Операция выполняется симметрично.
 | |
| Рисунок : c4cs034d | ;){kind=small} |

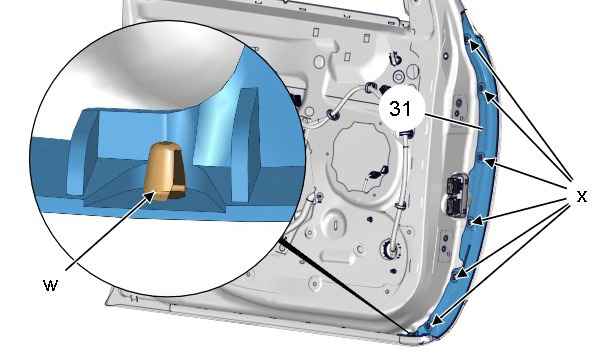

Освободить ; С помощью приспособления [1] :
- Крепежная скоба (В "w")
- Фиксаторы (В "x")
Снять прокладку (31).
 | |
| Рисунок : c4cs035d | ;){kind=small} |

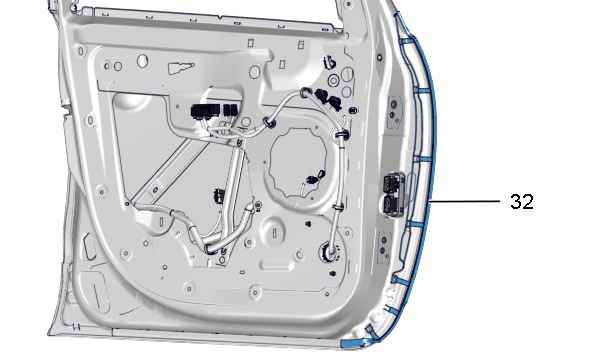

Освободить - Снять прокладку (32).
 | |
| Рисунок : c4cs036d | ;){kind=small} |

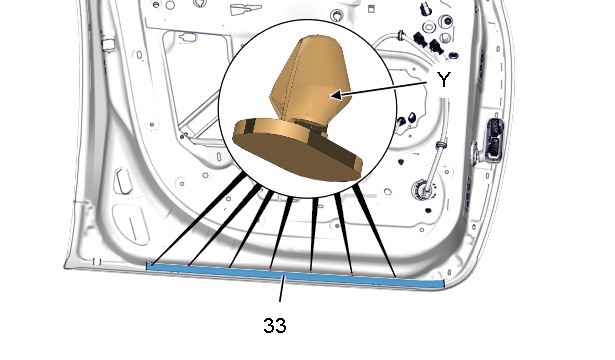

Открепите фиксаторы (В "y") ; С помощью приспособления [1].
Снять прокладку (33).
 | |
| Рисунок : c4cs037d | ;){kind=small} |

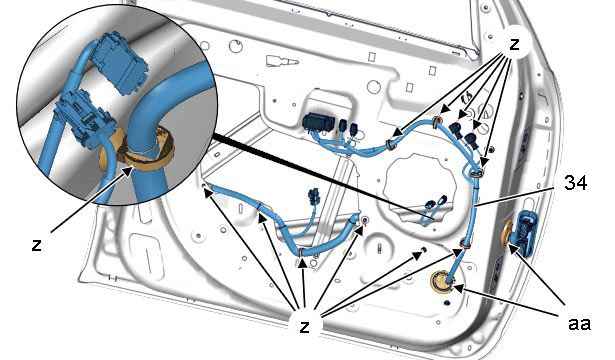

Освободить :
- Скобы крепления жгутов проводов (34) (В "z")
- Втулки оболочки (В "aa")
 | |

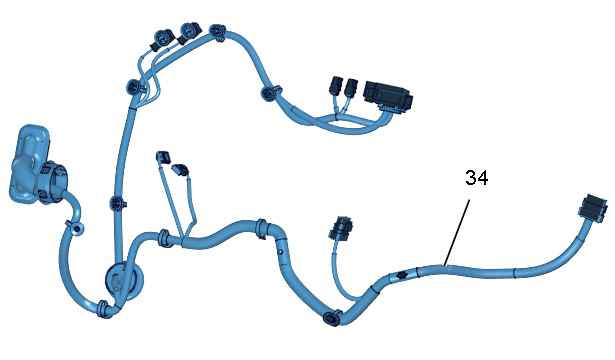

| Рисунок : c4cs038d | ;){kind=small} |
Снимите жгут проводов передней двери (34).
 | |

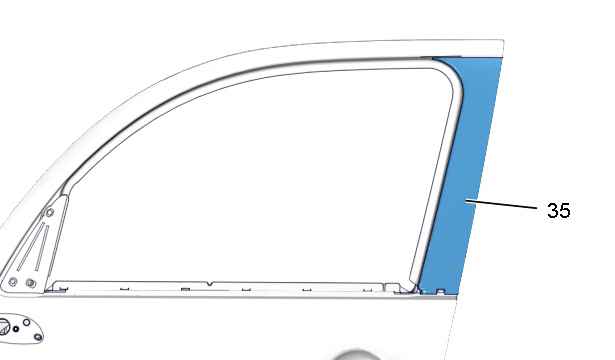

| Рисунок : c4cs039d | ;){kind=small} |
ПРИМЕЧАНИЕ : В зависимости от комплектации.
Отклейте - Снимите : Боковую самоклеющуюся накладку передней двери (35).
ВНИМАНИЕ : Замените : Скобы "z".
ВНИМАНИЕ : Заменяйте каждый раз фиксаторы "b" (Во время каждой замены).
ВНИМАНИЕ : Замените : фиксаторов "a", "w", "x", "y".
ВНИМАНИЕ : Проверьте : Splash panel (15).
ВНИМАНИЕ : В
случае разрыва установить новые уплотнения, которые должны быть
установлены без складок и разрывов ; Необходима идеальная чистота
посадочной поверхности на внутренней панели ; Прокатать роликом
приклеиваемые поверхности ; Эти рекомендации необходимо выполнять для
защиты от проникновения воды, пыли, шума.
 | |
| Рисунок : c4cs03ad | ;){kind=small} |

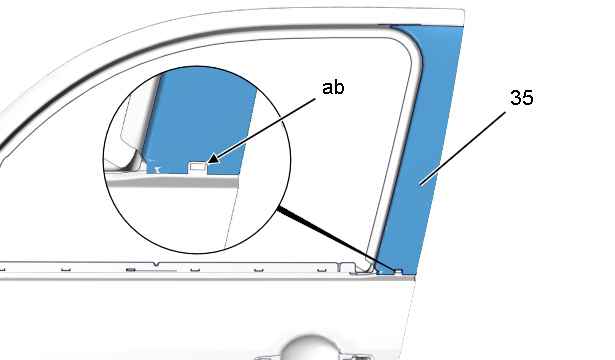

Обезжирить поверхности для наклеивания ; С помощью обезжиривающего средства с индексом "J1".
Установить - Приклейте : Боковую самоклеющуюся накладку передней двери (35) ; С помощью выступа "ab".
 | |
| Рисунок : c4cs03bd | ;){kind=small} |

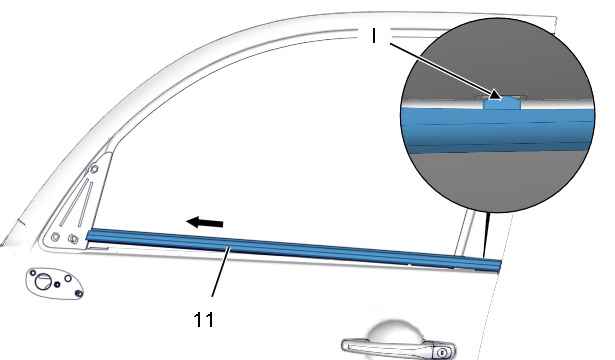

Закрепить в фиксаторах : Задняя часть (Наружный нижний уплотнитель оконного проема двери (11)) (В "l").
Progressively seat :Наружное нижнее уплотнение (11) (как показано стрелкой).
 | |
| Рисунок : c4cs03cd | ;){kind=small} |

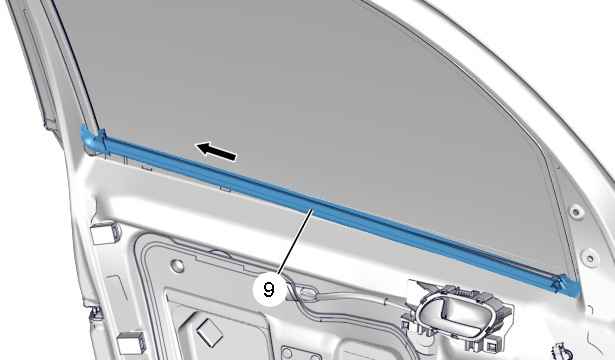

Установить : Передняя часть (Нижний уплотнитель внутренней части двери (9)).
Progressively seat : Нижний уплотнитель молдинга (9) (в соответствии со стрелкой " ").
Производить операции по сборке в порядке, обратном снятию.
Затяните :
- Болты (18), (24), момент затяжки 0,5 н.м
- Болт (25) с моментом 1 дНм
Проверьте функционирование различного оборудования.
Проверьте функционирование различного оборудования.
